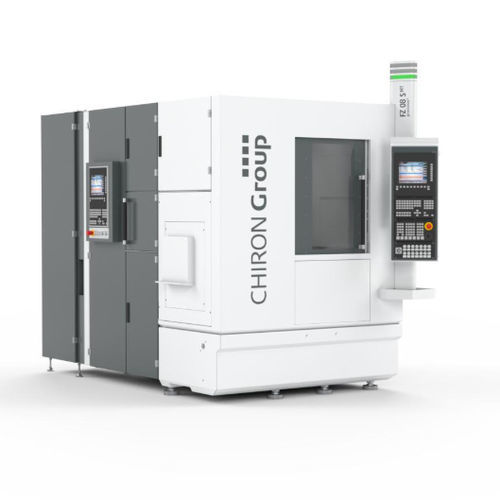

Dreh-Fräszentrum / CNC 08 series

vertikal5-AchsSäulen

Übersicht
Geringste Toleranzen im Bereich weniger μm und hochwertige Oberflächen lassen sich mit den vertikalen Bearbeitungszentren der Baureihe 08 realisieren. Die kompakt ausgelegten, modularen Maschinen sind auf schnelles Rüsten, hohe Stabilität, dynamisches Arbeiten, niedrigen Wartungsaufwand und einfache Integration in Fertigungsabläufe ausgelegt. Durch das modulare Konzept kann jede Basismaschine an spezifische Fertigungsanforderungen angepasst werden.

Maschinenvarianten

• Ausführungen mit einer Spindel oder Doppelspindel
• 5‑Achsen Simultanbearbeitung
• Werkstückwechsel während der Bearbeitung für hohe Stückzahlen
• Mill‑Turn (Fräs‑Dreh) Konfiguration für multifunktionales Bearbeiten von der Stange
• precision+ Varianten mit Lineardirektantrieb für Anforderungen in Medizin‑ und Präzisionstechnik

Highlights

• Hohe Dynamik bei kompakter Bauweise
• Vertikal‑Fahrständer‑Prinzip
• Stahl/Mineralguss Maschinenbett für hohe Steifigkeit und thermische Stabilität
• Motorspindeln mit Wasserkühlung
• Dynamische Direktantriebe und Präzisionsführungen in precision+ Ausführungen
• Vollgekapselter Arbeitsraum mit Edelstahlabdeckungen
• Optimierter Spänefluss
• Ergonomisches Bedien‑ und Beladekonzept
• Servicefreundlicher Zugang zu allen Aggregaten
• Modulares Konzept zur passgenauen Automatisierung und Erweiterung

Anwendungen / Beispielanwendungen

• Branchen: Automotive, Medizintechnik, Präzisionstechnik, Werkzeugbau, Maschinenbau
• Typische Werkstücke: Implantate und chirurgische Instrumente, Schulter‑ und Wirbelsäulenimplantate, Knieeinlagen, Abutments, Knochenplatten, Endoskopie‑Komponenten, Zahnbohrer‑Bauteile, Laufräder, Uhrengehäuse und Lünetten, Präzisionsringe und Schmuckteile, diverse Maschinenteile (Ventilgehäuse, Kolben, Düsenträger)

Technische Daten

• Verfügbare Konfigurationen: 1‑Spindel, 2‑Spindel, 5‑Achsen, Mill‑Turn, Werkstückwechsel‑Varianten
• Aufnahmen: HSK‑32 oder HSK‑40 (modellabhängig)
• Precision+ Option: Lineardirektantrieb
• Toleranzniveau: wenige μm
• Motorspindeln mit Wasserkühlung
• Vertikal‑Fahrständer‑Layout und Stahl/Mineralguss‑Maschinenbett
• Vollgekapselter Arbeitsraum mit Edelstahlabdeckungen
• Modulares Konzept für kundenspezifische Automation und servicefreundlichen Zugang
