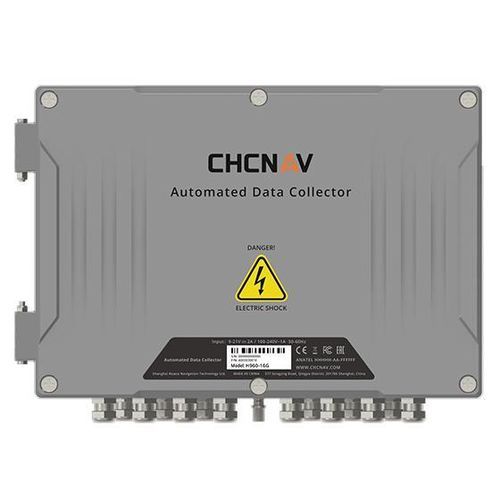

Spannungs-Datenlogger CHCNAV H960

StromWiderstandTrockenkontakt

Produktübersicht
Der CHCNAV H960 ist ein automatisierter 16‑Kanal‑Datenlogger für langfristige, unbeaufsichtigte geotechnische und umweltbezogene Überwachung. Er unterstützt Eingänge für Schwingsaiten, Differenzialwiderstand, Strom, Spannung, digitale und Schaltsignale und ist für direkte Außenmontage mit IP67‑Gehäuse sowie vollständigem Schnittstellen‑Blitzschutz ausgelegt.

Hauptmerkmale

• Sensor‑Kompatibilität: Schwingsaiten, Differenzialwiderstand, Strom, Spannung, digitale und Schaltsignale.
• Robustes Gehäuse: IP67‑Schutzklasse und Überspannungsschutz an allen Schnittstellen.
• Integriertes Design: Mehrfach‑Stromeingänge, integrierter Hochleistungsakku und Unterstützung für direkte Solareinspeisung.
• Duale Datenübertragung: Integriertes 4G und RJ45 Ethernet mit automatischer Wiederaufnahme nach Verbindungsunterbrechung.
• Ultra‑niedriger Stromverbrauch: ≤0,3 W Standby, ≤1 W im Erfassungsmodus; ausgelegt für längeren Betrieb (~15 Tage) bei geringer Sonneneinstrahlung.
• Lokaler Speicher: 32 MB intern (speichert >1,5 Mio. Datensätze).

Vorteile und Leistung

• Vielseitige Integration: Unterstützt ein breites Spektrum geotechnischer und umweltbezogener Sensoren für Boden-, Wasser‑ und Strukturüberwachung.
• Zuverlässiger Feldeinsatz: IP67 und Schnittstellen‑Überspannungsschutz ermöglichen direkte Außeninstallation ohne zusätzlichen Schrank.
• Robuste Kommunikation: Dual‑Mode‑Übertragung und automatische Wiederaufnahme sichern die Datenkontinuität in instabilen Netzen.
• Erhöhte Autonomie: Niedriger Verbrauch kombiniert mit integriertem Akku und Solaranschluss reduziert Wartungsaufwand.
• On‑Device‑Datenschutz: Lokaler Speicher bewahrt die Datenhistorie bei Netzunterbrechungen.

Kompatible Sensor‑Suite (Beispiele)

• HC-RD508 Radar‑Wasserstandsmessgerät — Impulsradartechnik für Flüssigkeitsstandsmessung.
• HC-RAIN-1 Regenmesser — Edelstahlschneide mit Kippwaage und Impulsausgang.
• HC-CA-2.0 Fester Inklinometer — dreiachsiges Inklinometer für kontinuierliche 3D‑Messungen.
• HC-QJ-1 Neigungsmesser — hochpräziser digitaler Neigungssensor für Strukturüberwachung.
• HC-SA-3.0 Schwingsaiten‑Piezometer — Langzeitmessung des Porenwasserdrucks.

Anwendungsfälle

• Bergbauüberwachung
• Bauüberwachung und Baustellenkontrolle
• Wasser‑ und Stauwerksüberwachung
• Überwachung der Verkehrsinfrastruktur

Technische Daten

• Eingänge: Schwingsaiten, Differenzialwiderstand, Strom, Spannung, Schalter, digital.
• Anzahl Kanäle: 16.
• Interner Speicher: 32 MB (>1,5 Mio. Datensätze).
• Konnektivität: 4G (integriert).
• Anschlüsse: RS485, LAN (RJ45 Ethernet).
• Energie: Integrierter Hochleistungsakku; Multi‑Power‑Eingang; direkter Solareingang unterstützt; ≤0,3 W Standby; ≤1 W im Erfassungsmodus; ~15 Tage Betrieb bei geringer Sonneneinstrahlung (typische Konfiguration).
• Umgebung: Betriebstemperatur -30 °C bis +60 °C; Luftfeuchte ≤95% RH (bei 40 °C).
• Schutzart: IP67.
• Abmessungen: 300 × 210 × 100 mm.
• Gewicht: < 5 kg.
• Weitere Merkmale: Vollständiger Schnittstellen‑Blitzschutz; automatische Wiederaufnahme der Übertragung; ausgelegt für langfristige unbeaufsichtigte Außeninstallationen.
