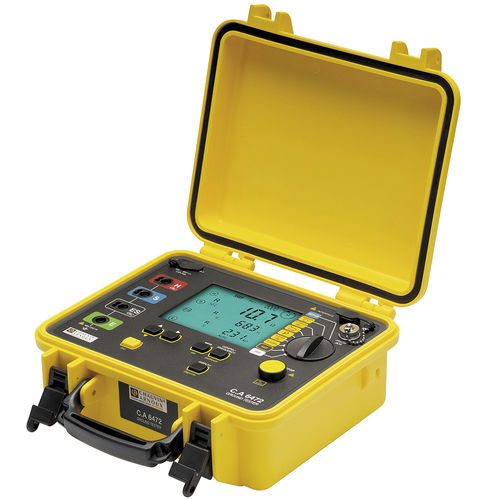

Erdungsimpedanz-Prüfgerät C.A 6472

Widerstanddigitaltragbar

Mit dem Erdungsmesser sind alle Messungen einschließlich an Leitungsmasten möglich (mit dem C.A 6474) - spezifischer Bodenwiderstand - Erdkopplung - Erdpotential - Durchgang und Erdungswiderstand Mit dem C.A 6472 ist eine schnelle und vollständige Prüfung von Erdungen aller Art möglich, da das Gerät alle Funktionalitäten für Erdungsmessungen in sich vereint. In Verbindung mit dem C.A 6474 können Messungen an Hochspannungsmasten durchgeführt werden. Damit ist das Gerät für die Prüfung und Wartung von Hochspannungsnetzen unverzichtbar. Mit dem C.A 6472 können dank des großen Frequenzmessbereichs (41 Hz bis 5078 Hz) Erdungen frequenzabhängig getestet werden. Die Verwendung eines höherfrequenten Signals ermöglicht die Bewertung des Verhaltens von Erdungsschleifen bei Blitzeinschlag. Funktionen: - 3-Pol-Messung bis 10 kΩ und Störspannungen bis 60 Veff - Selektive 3-Pol- und 4-Pol-Messung - Messung von Erdungsschleifen mit 2 Zangen von 0,01 Ω bis 500 Ω - Messung der Erdkopplung - Zur Messung des spezifischen Bodenwiderstands werden einfach die Messabstände - programmiert und das Gerät berechnet R nach dem Wenner- oder Schlumberger-Verfahren - Messung des Erdpotentials - Durchgangsprüfung und Erdungswiderstandsmessung - Erdungsmessung für Leitungsmasten mit dem C.A 6474 Weitere technische Daten: - Speicherung von 512 Messungen - Optische USB-Schnittstelle - Software PC Ground Tester Transfer zur Verarbeitung der gespeicherten Daten - Stromversorgung: NiMH-Akku mit externem Ladegerät - Schutzart: IP53 - IEC 61557 -1 -4 -5 - IEC 61010 50 V CAT IV - Abmessungen: 272 x 250 x 128 mm; Gewicht: 3 kg
