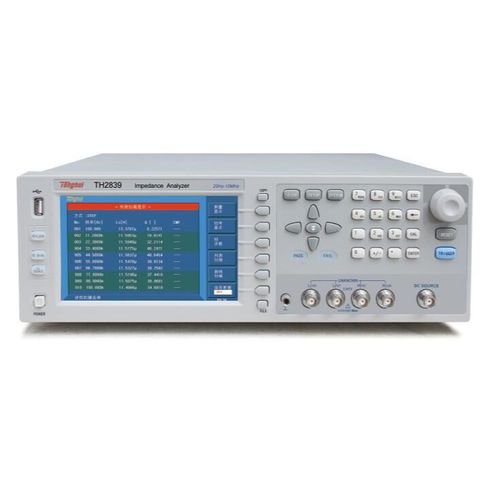

Impedanzanalysator TH2839

Benchtop

Frequenz 20Hz-10MHz Grundgenauigkeit: 0,05% Auto-Balance-Brücken-Technologie Punktmessung, Listenabtastung und grafische Abtastung Merkmale ■ - Hohe Genauigkeit: Auto-Balance-Bridge-Technologie, 4-Pol-Paar ■ - Hohe Stabilität und Konsistenz: Bis zu 15 Prüfbereiche ■ - Hohe Geschwindigkeit: Bis zu 7,7ms ■ - Hohe Auflösung: 7-Zoll, 800×600 ■ - 201 Punkte Liste Sweep-Funktion ■ - Grafische Multi-Parameter-Wobbelfunktion ■ - Automatische Polaritätsfunktion der Varactor-Diode ■ - 10 Fächer Sortierung, Sortierergebnis mit Ton- und Lichtalarm ■ - Speicherplatz: Intern: 40 Gruppen von Einstellungsdateien USB Extern: 500 Gruppen von Einstellungsdateien, Datenprotokolldateien und Bilddateien ■ - Gleichzeitige Prüfung für Ls-RDC ■ - Hohe Kompatibilität: Unterstützung von SCPI-Befehlen, kompatibel mit KEYSIGHT E4980A, E4980AL, HP4284A usw. Anwendungen ■ Passive Komponente: Schätzung der Impedanzparameter und Leistungsanalyse von kondensator, Induktor, Magnetkern, Widerstand, piezoelektrische Bauteile, transformatoren, Chipkomponenten und Netzwerkkomponenten ■ Halbleiterbauelemente Prüfung und Analyse der parasitären Parameter einer integrierten LED-Treiberschaltung C-VDC-Eigenschaften von Varaktoren Analyse parasitärer Parameter von Transistoren oder integrierten Schaltungen andere Bauteile Impedanzbewertung von Leiterplatten, Relais, schaltern, Kabeln, Batterien ■ Dielektrisches Material Bewertung der Dielektrizitätskonstante und des Verlustwinkels von Kunststoffen, keramiken und anderen Materialien ■ Magnetische Werkstoffe Bewertung der magnetischen Permeabilität und des Verlustwinkels von Ferriten, amorphen Körpern und anderen magnetischen Werkstoffen ■ Halbleiterwerkstoffe Dielektrizitätskonstante, elektrische Leitfähigkeit und C-V eigenschaften von Halbleitermaterialien
