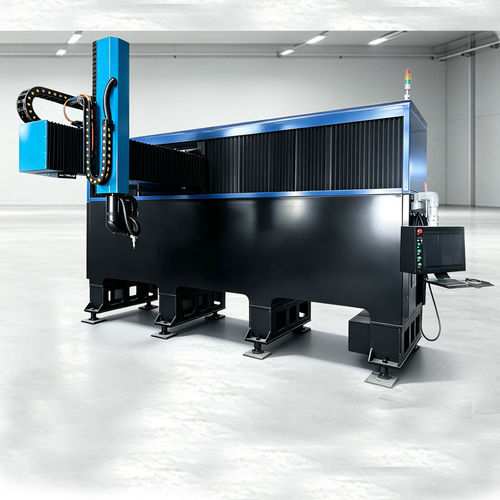

3D-Laser-Bearbeitungsmaschine

Überblick
Hochpräzises, hoch wiederholbares Schneiden von geformten 3D-Metallteilen. Geschlossene Regelkreis-Linearmotoren, interner/externer Dual-Strahlpfad und 5-Achsen RTCP — ausgelegt für Automobil-, Luftfahrt- und Maschinenbau-Produktionslinien.

Hauptmerkmale

• 01 Kompakter Konsolenträger: einspaltige Bauweise mit dreiseitiger Be- und Entladung, ca. 40% geringere Stellfläche als ein Portal.
• 02 Schnell & stabil: spielfreier Linearmotorantrieb mit 5-Achsen RTCP — bis zu 1,75× Teileausstoß gegenüber Roboterbearbeitung.
• 03 3D-Bearbeitung in einer Aufspannung: Besäumen, Stanzen, Fasen und Schweißvorbereitung in einer Einrichtung; RTCP hält den Strahl normal zur Oberfläche.
• 04 Smart & vernetzt: offenes G-code-Steuerungssystem, OPC UA Cloud-Monitoring und MES-fähige Automatisierung für unbeaufsichtigte Linien.

Schneidkopf mit doppeltem Strahlpfad

• Interner Pfad (3–6 kW): Strahlführung innerhalb des Kopfes — kompakt, abgedichtet und staubgeschützt mit wenigen Wartungspunkten; ideal für hochfrequente Dauerbearbeitung.
• Externer Pfad (3–12 kW): Strahlführung über externe Leitung/Spiegel — flexible Führung, große Bewegungsreichweite, einfache Wartung und skalierbar auf höhere Leistungen.

Teach-Pendant & Programmierung

• Roboterähnliches Teach-Pendant für Schneiden und Schweißen — direkt an der Maschine programmierbar; kein CAD-Modell erforderlich.
• Kein digitales Modell nötig: Einlernen vor Ort über physische Tasten und Touchscreen des Pendants.
• Integrierte Makros: Standardlöcher, Rechtecke und Polylinien mit einem Klick aufrufbar.
• Schnelles Teile-Einlern-Programmieren: senkt die Programmierbarriere und reduziert Rüstzeiten.

Prozessfähigkeit

• Besäumen: flexibles Kantenbesäumen geformter Teile, ersetzt Besäumwerkzeuge.
• Lochen: winkelunabhängige Bohrungen auf 3D-Flächen — präzise und gratfrei.
• Fasen: 5-Achsen-Stellungen schneiden Schweissfasen für Einmal-Schweissen.
• Schneiden + Schweißen: integriertes Schneiden und Laser-Schweißen auf einer Plattform.

Zusätzliche Produkthinweise

• Simultane RTCP-Betriebsarten; hohe Wiederholgenauigkeit.
• Faserlaser-Leistungsoptionen auf der Seite referenziert: 3–12 kW.
• Entwickelt, um Stellfläche zu reduzieren und den Teileausstoß im Vergleich zur Roboterbearbeitung zu erhöhen.

Technische Merkmale / Spezifikationen

• Achsen: 5-Achsen mit RTCP (Real-Time Contour Processing).
• Wiederholgenauigkeit: ±0,03 mm (Seitenangabe).
• Faserlaser-Leistungsbereich (Seitenangabe): 3–12 kW.
• Effizienz vs Roboter: ~43% Zeitersparnis am gleichen Teil; ≈1,75× Ausstoß vs Roboter.
• Max. Dicke @ 6 kW: Baustahl ≤ 12,5 mm.
• Max. Dicke @ 6 kW: Edelstahl ≤ 8 mm.
• Max. Dicke @ 6 kW: Aluminium ≤ 6 mm.
• Max. Dicke @ 6 kW: Messing/Kupfer ≤ 4 mm.
• Kopfoptionen: interner Strahlpfad (abgedichtet, staubgeschützt) und externer Strahlpfad (Leitung/Spiegel-Routing).
• Steuerung: offener G-code; Teach-Pendant mit Touchscreen; integrierte Makros.
