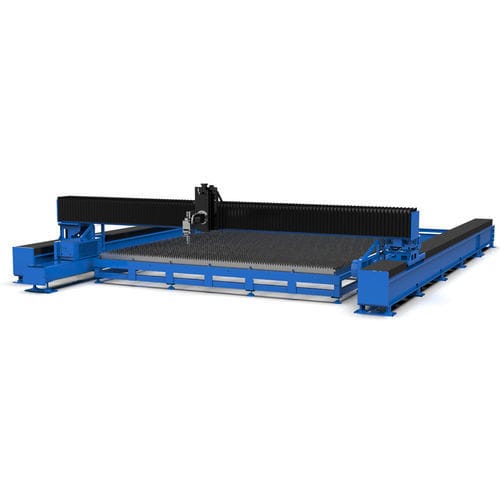

Laser-Schneidemaschine CGBfür Metallfür BlecheGroßformat
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Laser
- Bearbeitetes Material
- für Metall
- Bearbeitetes Produkt
- für Bleche
- Aufbau
- Großformat
- Weitere Eigenschaften
- Hochpräzision, Hochleistung, modular, maßgefertigt
- X-Hub
3.030 mm, 6.030 mm
(119,29 in, 237,4 in)- Y-Hub
13.030 mm, 26.030 mm
(512,99 in, 1.024,8 in)- Z-Hub
200 mm, 400 mm
(8 in, 16 in)- Schnittgeschwindigkeit
90 m/min
- Laserleistung
Max: 120.000 W
Min: 12.000 W
- Wiederholbarkeit
0,1 mm
(0,0039 in)- Beschleunigung
7,85 m/s²
(25,75 ft/s²)
Beschreibung
Übersicht
Diese Maschine ermöglicht die Bearbeitung von großformatigen Blechen. Sie verfügt über ein segmentiertes, zusammengefügtes Bett; Format und Länge des Bettes sind an die Projektanforderungen anpassbar.
Hauptmerkmale
Hinweise zur Produktbeschreibung
Großformatige Bearbeitung mit konfigurierbaren Bettmaßen. Schnittbreite und Maschinenlänge können an die Fertigungsbedingungen des Kunden angepasst werden, um die Anforderungen an das Schneiden von Vollplatten zu erfüllen.
Schnittmuster
Beispielfotos auf der Produktseite zeigen typische Schnittqualität und -ergebnisse zur Orientierung.
Technische Daten
Produktmodell: LY13030S; LY26035S; LY26040S; LY25052S
Bearbeitungsbereich: (13030mm-26030mm) X (3030mm-6030mm)
Y-Achsen-Hub: 13030mm - 26030mm
X-Achsen-Hub: 3030mm - 6030mm
Z-Achsen-Hub: 200mm - 400mm
X/Y-Verbindungs-Geschwindigkeit: 90 m/min
X/Y-Beschleunigung: 0.8G
X/Y-Positioniergenauigkeit: ±0.1 mm
X/Y-Wiederholgenauigkeit: ±0.1 mm
Laserleistungsoptionen: 12 kW; 20 kW; 30 kW; 40 kW; 60 kW; 80 kW; 100 kW; 120 kW
Fasen: Optional
Technische Spezifikationen
Diese Maschine ermöglicht die Bearbeitung von großformatigen Blechen. Sie verfügt über ein segmentiertes, zusammengefügtes Bett; Format und Länge des Bettes sind an die Projektanforderungen anpassbar.
Hauptmerkmale
- Großformatige, leistungsstarke Ausführung: Schnittbreite und Bettenlänge sind anpassbar, um Schneidanforderungen für Vollplatten zu erfüllen.
- Intelligentes und effizientes Bus-Steuersystem: schnelle Reaktion, hohe Präzision, schnelle Datenübertragung und flexible Schneidstrategien.
- Modulares Erweiterungsdesign: modulare Bettabschnitte können erweitert werden, um ultragroße Formate zu erreichen; Länge ist anpassbar zur Unterstützung großvolumiger Fertigung.
- Feuerbeständige Isolierungstechnologie: neue Anti-Brand-Isolierung erhöht die Lebensdauer der Anlage und trägt zur Erhaltung der Schnittgenauigkeit bei.
Hinweise zur Produktbeschreibung
Großformatige Bearbeitung mit konfigurierbaren Bettmaßen. Schnittbreite und Maschinenlänge können an die Fertigungsbedingungen des Kunden angepasst werden, um die Anforderungen an das Schneiden von Vollplatten zu erfüllen.
Schnittmuster
Beispielfotos auf der Produktseite zeigen typische Schnittqualität und -ergebnisse zur Orientierung.
Technische Daten
Produktmodell: LY13030S; LY26035S; LY26040S; LY25052S
Bearbeitungsbereich: (13030mm-26030mm) X (3030mm-6030mm)
Y-Achsen-Hub: 13030mm - 26030mm
X-Achsen-Hub: 3030mm - 6030mm
Z-Achsen-Hub: 200mm - 400mm
X/Y-Verbindungs-Geschwindigkeit: 90 m/min
X/Y-Beschleunigung: 0.8G
X/Y-Positioniergenauigkeit: ±0.1 mm
X/Y-Wiederholgenauigkeit: ±0.1 mm
Laserleistungsoptionen: 12 kW; 20 kW; 30 kW; 40 kW; 60 kW; 80 kW; 100 kW; 120 kW
Fasen: Optional
Technische Spezifikationen
- Produktmodell: LY13030S; LY26035S; LY26040S; LY25052S
- Bearbeitungsbereich: (13030mm-26030mm) X (3030mm-6030mm)
- Y-Achsen-Hub: 13030mm - 26030mm
- X-Achsen-Hub: 3030mm - 6030mm
- Z-Achsen-Hub: 200mm - 400mm
- X/Y-Verbindungs-Geschwindigkeit: 90 m/min
- X/Y-Beschleunigung: 0.8G
- X/Y-Positioniergenauigkeit: ±0.1 mm
- X/Y-Wiederholgenauigkeit: ±0.1 mm
- Laserleistungsoptionen: 12 kW; 20 kW; 30 kW; 40 kW; 60 kW; 80 kW; 100 kW; 120 kW
- Fasen: Optional
