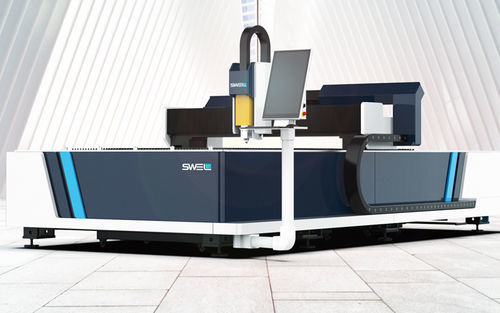

Laser-Schneidemaschine CHP

für Metallfür Blechfür Bleche

Produktname
CHP Series - Großformat Metall-Laserschneidmaschine mit hoher Leistung

Übersicht

• Professionelles Maschinenlayout mit modernem Erscheinungsbild und mehreren patentierten Technologien.
• Hohe Bearbeitungsgenauigkeit, hohe Geschwindigkeit, schmale Schnittfuge und glatte Querschnitte.

Extrem hohe Geschwindigkeit, Leistungssteigerung

• Ein-Plattform-Offenstruktur, optimiert für Großformatbearbeitung.
• Ermöglicht multidirektionales Be- und Entladen zur Verbesserung der Prozessabläufe.
• Hohe mechanische Stabilität und beschleunigte Schneidgeschwindigkeiten.

Neue Doppelträger-Bettstruktur

• Entwickelt für Anforderungen an hoch effiziente Bearbeitung.
• Eigenentwickeltes Einsteckanschlag-Doppelträger-Design für erhöhte Steifigkeit.
• Keine Verformung bei Langzeitschnitten, gewährleistet stabilen Maschinenbetrieb.

Modulares Arbeitstisch-Design

• Arbeitsplatte in Modularbauweise für schnellen Austausch und Konfiguration.
• Stabile Tischstruktur mit hoher Tragfähigkeit.
• Leicht zu demontieren, zu ersetzen und zu warten, um Ausfallzeiten zu reduzieren.

Vorteile des Betts

• Stabilere Bettkonstruktion für verbesserte Präzision und Reproduzierbarkeit.
• Größere Formate erweitern den Schneidbereich bei gleichbleibender Genauigkeit.

Technische Daten
Produktmodell | LY4020A | LY6025A | LY8025A
Arbeitsbereich | 4030*2030mm | 6030*2530mm | 8030*2530mm
Y-Achsen Hub | 4030mm | 6030mm | 8030mm
X-Achsen Hub | 2030mm | 2530mm | 2530mm
Z-Achsen Hub | 200mm | 200mm | 200mm
X/Y-Verbindungs-Geschwindigkeit | 100m/min (alle Modelle)
X/Y-Beschleunigung | 1.5G (alle Modelle)
Wiederholgenauigkeit X/Y | ±0.02mm (alle Modelle)
Laserleistung | 3KW-6KW (LY4020A) | 3KW-12KW (LY6025A) | 6KW-20KW (LY8025A)

Schnittbeispiel
Auf der Produktseite werden Beispielbilder des Schnitts bereitgestellt, um die typische Schnittqualität und Kantenoberfläche zu veranschaulichen.

Technische Merkmale / Spezifikationen

• Modelle: LY4020A, LY6025A, LY8025A
• Arbeitsbereich (LY4020A): 4030 x 2030 mm
• Arbeitsbereich (LY6025A): 6030 x 2530 mm
• Arbeitsbereich (LY8025A): 8030 x 2530 mm
• Y-Achsen Hub: 4030 / 6030 / 8030 mm (je nach Modell)
• X-Achsen Hub: 2030 / 2530 / 2530 mm (je nach Modell)
• Z-Achsen Hub: 200 mm
• X/Y-Verbindungs-Geschwindigkeit: 100 m/min
• X/Y-Beschleunigung: 1.5G
• Wiederholgenauigkeit: ±0.02 mm
• Laserleistungsbereiche: 3 kW–6 kW, 3 kW–12 kW, 6 kW–20 kW (je nach Modell)
