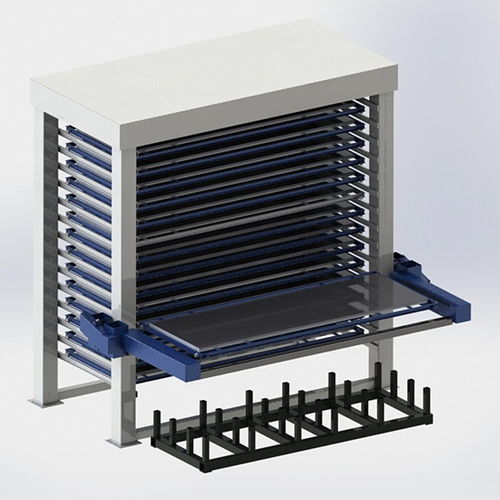

Blechlagersystem VLS
1. Überblick und Merkmale
Infismash 6020-5T oder 4020-3T besteht aus Materialturm, Hebezeug, Palette, Be- und Entladesystem und Materiallagerverwaltungssystem.
Materiallagersystem
Zusammenbau mit einem rechteckigen Rohr, und die Hubsäule wird von der Portalfräsmaschine bearbeitet, um die Laufgenauigkeit und Stabilität zu gewährleisten. Der zweisäulige Hebemechanismus wird angenommen, und der gut markierte Motor wird verwendet, um die Palettenplatte durch den doppelreihigen Kettenantrieb zu heben, der Traktor auf dem Hebezeug zieht den Haken auf einer Seite des Fachs, um auf das Lager zuzugreifen. Die Gesamtstruktur ist einfach und großzügig, und die Ausrüstung ist leicht zu demontieren und zu tragen. Mit präziser Positionierung, stabilem Betrieb, schnellen und flexiblen Funktionen.
Hebezeug
Der zweisäulige Hebemechanismus wird eingesetzt, um das Heben und Senken der Platten auf dem Tablett durch den zweireihigen Kettenantrieb zu realisieren, und der Traktor auf der Hebemaschine zieht die Haken an der Seite des Tabletts, um den Ein- und Ausstieg zu realisieren. Es ist genau in der Positionierung, stabil im Betrieb, schnell und flexibel.
Tablett
Es ist aus einem rechteckigen Rohr geschweißt, und vier Haken sind auf beiden Seiten des Tabletts angeschweißt. Die Führungssäule auf dem Tablett kann die anfängliche Positionierung des Blattes realisieren.
Ladegestell
Es ist aus einem Rundstab geschweißt und kann das gesamte Blech tragen und positionieren.
---
