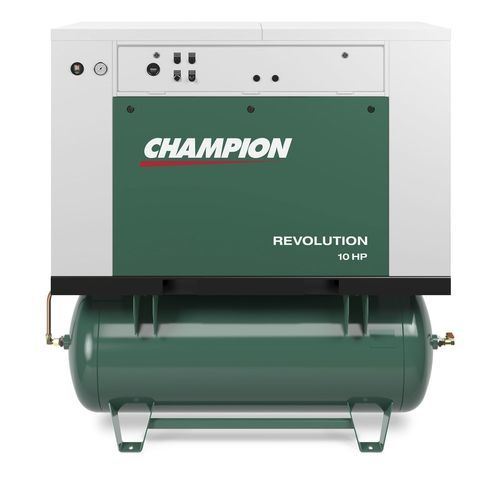

Übersicht Der Revolution schallgedämpfte geschlossene Hubkolbenkompressor verbindet die bewährte R-Series-Pumpe mit einem geschlossenen Gehäuse, das für optimale Kühlung und niedrige Schallpegel ausgelegt ist. Geeignet, wenn die Leistung eines Kolbenkompressors benötigt wird, aber geringere Geräuschentwicklung und kompakte Aufstellung gefragt sind. Das System erreicht Schallpegel vergleichbar mit Schraubenkompressoren und Annäherungstemperaturen unter 20° F.

Standardmerkmale

• Schallgedämpftes Gehäuse mit 2" Schaum auf Außenpaneelen (B11.19-konform)
• R-Series Hubkolbenpumpe
• ASME Zwischenstufen-Sicherheitsventil
• ODP NEMA Elektromotor, 1760 U/min
• 10-Mikron Industrieluftansaugfilter
• ASME-zertifizierter Behälter mit 0–300 PSIG Manometer
• Verfügbare Spannungen: Einphasen 208–230; Dreiphasen 208/230/460/575; 50 Hz Optionen

Vorteile des Pakets

• Schalttafel mit Betriebsanzeige, Fehleranzeige, Betriebsstundenzähler und EIN/AUS-Schalter
• Sehr niedrige Schallpegel — bis zu 62 dBA
• Unterer Ansaug- und Auslassanschluss zur verbesserten Schalldämmung
• Betrieb mit geschlossenen Türen (vollständig geschlossen) oder mit offenen Türen für erhöhten Luftstrom möglich
• Gehäuse B11.19-konform
• Optional montierbarer Kältetrockner zur Platz- und Installationskosteneinsparung
• 2" Schaum auf Außenpaneelen für zusätzliche Dämmung
• Überdimensionierter Platten-/Lamellenzwischenkühler für effiziente Kühlung
• Großer Kühlventilator für optimalen Luftstrom
• Elektronische Tankentleerung und Hochtemperaturschalter
• Lebensmitteltaugliches Öl verfügbar

Vorteile der Pumpe

• Multi-fin Zylinder für niedrigere Betriebstemperaturen
• Integrale Zylinder-/Kopfkonstruktion für zuverlässigen Betrieb
• Ausgewuchtete Kolben und leichte zweiteilige Pleuelstangen
• Kolbenringe für Ölregelung und hohe Effizienz
• Überdruckventile und großflächige finned Interkühler
• Optimierter Kühlventilator/Schwungrad und zuverlässige Hochdurchsatz-Scheibenventile
• Kegelrollen-Hauptlager, ausgewuchtete Kurbelwelle und großes Grauguss-Kurbelgehäuse
• Zentrifugal-Entlaster für lastfreies Starten und minimierten Anlaufstrom

Leistung — PUMPENMODELL R-15B (REVOLUTION 5–15 HP SIMPLEX EINHEITEN)
MOTOR HP | TANKINHALT (GAL) | PAKET-TYPENNUMMER | ABMESSUNGEN L x W x H (IN) OHNE TROCKNER | ABMESSUNGEN L x W x H (IN) MIT TROCKNER
5 | - | BQR5 | 61 x 32 x 45 | -
5 | 80 | HQR5-8 | 70 x 32 x 64 | 71 x 32 x 64
7.5 | - | BQR7F | 61 x 32 x 45 | -
7.5 | 80 | HQR7F | 70 x 32 x 64 | -

Leistung — PUMPENMODELL R-30D (REVOLUTION 10–15 HP SIMPLEX EINHEITEN)
MOTOR HP | TANKINHALT (GAL) | PAKET-TYPENNUMMER | ABMESSUNGEN L x W x H (IN) OHNE TROCKNER | ABMESSUNGEN L x W x H (IN) MIT TROCKNER
10 | - | BQR10 | 68 x 33 x 50 | -
10 | 120 | HQR10-12 | 76 x 33 x 74 | 93 x 33 x 71
15 | - | BQR15F | 68 x 33 x 50 | -
15 | 120 | HQR15F-12 | 76 x 33 x 74 | 93 x 33 x 71

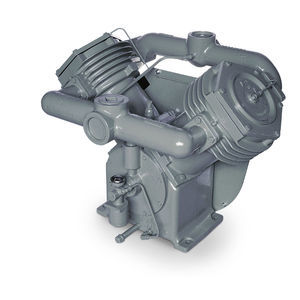

Rohpumpen — R‑SERIES HUBKOLBENKOMPRESSOR
MODEL | ANZAHL ZYLINDER | BOHRUNG (IN) | HUB (IN) | ÖL-KAPAZITÄT (QTS)
R-15 | 2 | 4.63 x 2.5 | 3 | 2
R-30 | 4 | 4.63 x 2.5 | 3 | 4

Downloads Produktbroschüre verfügbar (PDF-Datenblatt für 5–15 HP schallgedämpfte geschlossene Hubkolbenkompressoren).

Spezifikationen / Technische Daten

• Gehäuse: schallgedämpftes Paket mit 2" externen Schaumpaneelen (B11.19-konform)
• Pumpenserie: R‑Series (Modelle R-15, R-30)
• Schallpegel: bis zu 62 dBA
• Annäherungstemperatur: unter 20 Grad
• Motor: ODP NEMA, 1760 RPM (Einphasen- und Dreiphasenoptionen)
• Verfügbare Spannungen: Einphasen 208–230; Dreiphasen 208/230/460/575; 50 Hz Optionen
• Ansaugfilter: 10 Mikron Industriequalität
• Zwischenstufenschutz: ASME Zwischenstufen-Druckentlastungsventil
• Behälter: ASME-zertifizierter Empfänger mit 0–300 PSIG Manometer
• Kühlung: überdimensionierter Platten-/Rippen-Nachkühler und großer Kühlventilator
• Steuerung: Bedienfeld mit Betriebsanzeige, Fehleranzeige, Stundenzähler und EIN/AUS-Schalter (Standard)
• Zusatzfunktionen: elektronische Tankentleerung, Hochtemperaturschalter, lebensmitteltaugliches Öl
