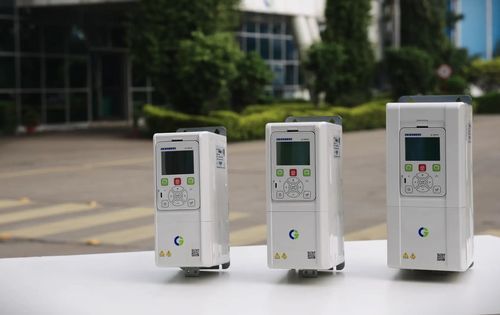

Synchronumrichter AMX

AsynchronInduktiondreiphasig

Übersicht
Die Emotron AMX Serie ist ein universell einsetzbarer Frequenzumrichter für zuverlässige und präzise Motorsteuerung in industriellen Anwendungen. Kompaktes Design, verschiedene Steuerungsmodi und Umweltschutzfunktionen machen ihn für zahlreiche Anwendungen geeignet.

Hauptmerkmale

• V/F- und feldorientierte (vektorielle) Steuerung für genaue Drehzahlregelung, schnelle Drehmomentreaktion und verbesserte Niedrigfrequenzleistung.
• Geeignet für Anwendungen mit variablen und konstanten Drehmomenten; Anlaufmoment 200%.
• Betrieb bis 50°C Umgebungstemperatur ohne Derating; conformal-coated Leiterplatten (Kategorie 3C3) für raue Umgebungen.
• Grafisches Bedienfeld mit hochauflösendem Display: mehrzeiliger Status, Echtzeit-Drehzahl/Strom/Spannung/Frequenz, Trend- und Wellenformanzeige.
• Integrierte Überwachungs- und Logikfunktionen: Lastüberwachung, Timer, Zähler, virtuelle I/Os und Niederspannungs‑Sleep.
• Integrierte Energiesparfunktionen und Applikationsmakros für Bremssteuerung, Mehrpumpensysteme usw.

Technische Daten (IP20-Version)
Nennleistung: 1,5 – 18,5 kW
Versorgungsspannung: 230–480 V, 3‑phasig
Nennstrom: 4,2 – 38 A
Schutzart: IP20
Zulassungen: CE

Leistung und Schutz

• Betriebsbereich: -10°C bis 50°C (kein Derating bis 50°C; Derating über 50°C bis 55°C).
• Conformal-coated Leiterplatten (3C3) für verbesserten Schutz gegen Feuchtigkeit und Partikel.
• Anlaufmoment: 200%.
• Überlastfähigkeit: 120% für 60 s (Normalbetrieb); Heavy‑Duty‑Profile bis 150%/60 s, 180%/2 s, 200%/0,5 s.

Fortgeschrittene Motorsteuerung

• Unterstützt Asynchronmotoren und permanenterregte Synchronmotoren.
• Steuerungsarten: V/F, feldorientierte Steuerung (FOC).
• Drehzahlregelbereiche: geschlossenes Regelverfahren 1:1500, offenes 1:200.

Bremse und Energiehandling

• Integrierter Brake Chopper bis 45 kW; optionaler Chopper für höhere Leistungen.
• Integriertes Vektorbremsen für kontrolliertes Stoppen.

I/O, Rückmeldung und Kommunikation

• Standardkommunikation: Modbus RTU. Optionen: RS232, RS485, EtherNet/IP, Modbus TCP/IP, PROFINET.
• Standardsteuer‑I/O: 7 digitale Eingänge, 2 digitale Ausgänge, 3 analoge Eingänge, 2 analoge Ausgänge, 2 Relaisausgänge.
• Encoder‑Optionen: inkremental, Sin‑Cos, Resolver (max. eine Encoder‑Karte pro Umrichter).
• Motor‑Temperaturoptionen: PTC / PT100 / PT1000 Karte (1 isolierter PTC‑Eingang + 3 PT100/PT1000 Eingänge).

Inbetriebnahme und Anwenderwerkzeuge

• Grafische PPU mit Oszilloskop‑Funktion zur Real‑Time‑Wellenformanalyse.
• EmoSoftCom PC‑Software über frontales RS232 für Signalaufzeichnung und Backup/Restore von Einstellungen.
• Integrierte Logik und Überwachung reduzieren externe Komponenten bei der Inbetriebnahme.

Optionen und Erweiterungen

• Optionaler EMC/EMI‑Filter (Kategorie C3).
• I/O‑Erweiterungskarten (zusätzliche Relais, analoge Ein-/Ausgänge, digitale Eingänge).
• Encoder‑Karten für inkremental, Sin‑Cos und Resolver.
• Option Echtzeituhr für zeitgestempelte Ereignisprotokolle und kalenderbasierte Logik.

Technische Spezifikationen

• Serie: Emotron AMX
• Leistungsbereich (IP20): 1,5 – 18,5 kW
• Versorgung: 230–480 V, 3‑phasig
• Strombereich: 4,2 – 38 A
• Schutzart: IP20
• Umgebung: -10°C bis 50°C (Derating über 50°C bis 55°C)
• Anlaufmoment: 200%
• Überlast: 120% / 60 s (normal); heavy duty bis 200% / 0,5 s
• Steuerung: V/F, FOC; geschlossen 1:1500, offen 1:200
• Brake Chopper: integriert bis 45 kW (optionell darüber)
• Standard I/O: 7 DI, 2 DO, 3 AI, 2 AO, 2 Relaisausgänge
• Kommunikation: Modbus RTU (Standard); RS232, RS485, EtherNet/IP, Modbus TCP/IP, PROFINET (Optionen)
• Zulassungen: CE
