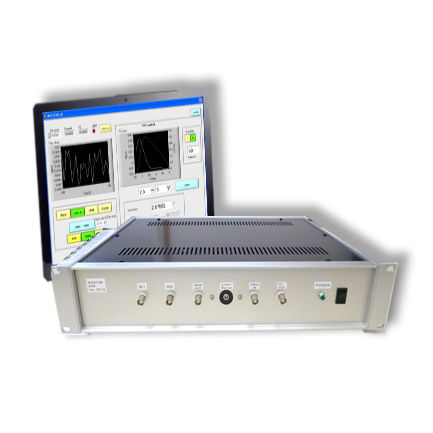

Controller-Modul Flex MOSTAB

Flex MOSTAB MOSTAB（Monochromator Stabilization）is das ist das System, das die Rückkopplung durch Messung der Position und des Lichtspektrums kontrolliert. Die Rückkopplung steuert den Winkel des ersten Kristalls des Doppelkristallspektrometers, so dass sie konstant sind. Flex MOSTAB wurde als konventioneller DSP vom Typ MOSTAB mit NI Single-Board RIO (NI sbRIO-9636) entwickelt. Dabei handelt es sich um eine NI-Allzweckkarte, die mit einer CPU und einem FPGA ausgestattet ist, die von NI LabVIEW gesteuert werden können, sowie mit Peripherieschaltungen in einem 19-Zoll-Einschubsystem innerhalb des Chassis. Durch die Entwicklung von DSP bis FPGA verfügen wir über neue Funktionen, die bisher nicht verfügbar waren Feature Standalone-Kontrolle Der Feedback-Controller von Flex MOSTAB bestand aus einem FPGA und einem Echtzeitbetriebssystem, selbst wenn der Computer nicht mehr funktioniert, ist das System noch funktionsfähig Kann mehr Objekttypen unterstützen Der Feedback Controller hat eine lange Lebensdauer und kann durch den Einsatz von NI RIO Teile ersetzen. Codierung, Wiederverwendung und Erweiterung Der Steuer- und Regelungsteil verwendet NI LabVIEW, das unabhängig von der Hardware ausgeführt werden kann und darüber hinaus in der Lage ist, die Codierungslogik frei anzupassen. Parameter Rückmeldung einstellbar Der Feedback-Parameter ist einstellbar und leicht zu erlernen. Spezifikation Rückmeldung Controller（NI sbRIO-9636） Prozessor - 400 MHz Speicher - 256 MB Festplatte - 512 MB FPGA - Xilinx Spartan-6 LX25 Netzwerkschnittstelle - 10BaseT หรือ 100BaseTX Ethernet Analoger Eingang Kanalnummer - 3 Auflösung - 16 Bit Maximale Abtastrate - 200 kS/s Eingangsbereich - ±10 V、±5 V、±2 V、±1 V Analoger Ausgang Kanalnummer - 3 Auflösung - 12 Bit Maximale Abtastrate - 336 kS/s Eingabebereich - 0 ～ 5 Ｖ
