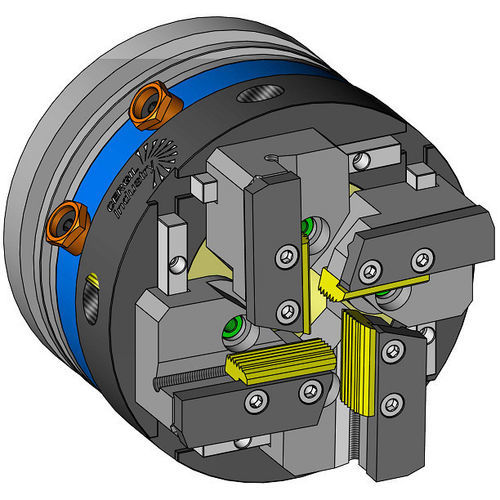

Gewindeschneidwerkzeug mit Außenverbindung

Wirbelkopffür Drehbankstarr

Überblick
Die automatischen Außengewindeköpfe CERGIL sind für die hocheffiziente Herstellung von Außengewinden und für Schäloperationen ausgelegt. Aus gehärtetem und geschliffenem Stahl gefertigt, bieten sie Präzision und Reproduzierbarkeit in industriellen Drehumgebungen.

Unterstützte Werkzeuge

• Tangentiale Gewindeschneider – erzeugen ISO-, Whitworth-, UNC-, NPT- und andere Standardgewindeprofile; geeignet für Metalle und Kunststoffe.
• HSS-Klingen und Hartmetallplatten – ermöglichen Hochgeschwindigkeits-Schäl- und Drehoperationen zur Vorbereitung von Teilen für das Gewinderollen.

Stärken

• Automatische Öffnung – schnelle Freigabe des gefertigten Gewindes für kontinuierliche Produktion.
• Kosteneffizienz – geringe Produktionskosten durch nachschärfbare Werkzeuge.
• Hohe Produktionsgeschwindigkeit – Gewinde in einer einzigen Operation, auch bei groben Steigungen (Beispiel: 6 mm Steigung).
• Vielseitigkeit – breite Palette an Gewindeschneidern/ Haltern für verschiedene Durchmesser-/Steigungskombinationen.
• Hohe Montagefestigkeit – ermöglicht den Einsatz von Hartmetallwerkzeugen für Schäloperationen auf CNC-Maschinen.
• Schnelle Montage – schnelle Werkzeugmontage und Einstellung des Gewindedurchmessers.

Anwendungen und Fähigkeiten

• Herstellung von Außengewinden über einen großen Bereich von Durchmessern und Steigungen.
• Kompatibel mit CNC-Drehmaschinen sowie halbautomatischen oder automatischen Drehmaschinen.
• Geeignet für eine Vielzahl von Materialien, einschließlich gängiger Metalle und Kunststoffe.

Technische Daten

• Material: gehärteter und geschliffener Stahl hoher Qualität.
• Unterstützte Werkzeugtypen: tangentiale Gewindeschneider; HSS-Klingen; Hartmetalleinsätze.
• Unterstützte Gewindeprofile: ISO, Whitworth, UNC, NPT und andere Standardprofile.
• Gewindebereich: M6 bis M114 (ca. 1/4 bis 4 in).
• Einzeloperationsfähigkeit: kann Gewinde in einem Arbeitsgang erzeugen (Beispiel: 6 mm Steigung).
• Eigenschaften der Werkzeughalter: breite Palette an Haltern für verschiedene Durchmesser/Steigungs-Kombinationen; hohe Festigkeit für Hartmetallgebrauch auf CNC-Maschinen.
• Hauptvorteile: automatische Öffnung, hohe Produktionsgeschwindigkeit, Kostenoptimierung, schnelle Montage, Vielseitigkeit bezüglich Profile und Materialien.

Dokumentation
Technisches Datenblatt (PDF) verfügbar.
