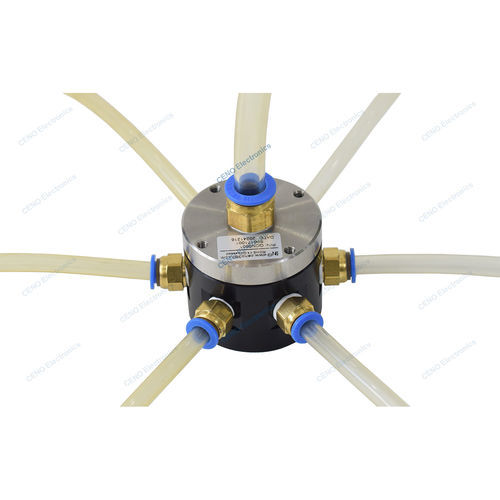

Drehdurchführung für Druckluft QCN0601

für Luftfür Gas6-Wege

Produktübersicht
Der QCN0601 ist eine kundenspezifische pneumatische Drehdurchführung mit 6 Gas-Kanälen und einer maximalen Drehzahl von 100 U/min. CENO hat in den vergangenen zwanzig Jahren Hunderte pneumatische und hydraulische Drehdurchführungen entwickelt und gefertigt. Die meisten Parameter lassen sich für spezielle Anwendungen anpassen, z. B. Anzahl der Kanäle, Druckbereich, Drehzahl und äußere Ausführung. Die Einheit überträgt pneumatische und hydraulische Medien in rotierenden Systemen, um während der Rotation einen kontinuierlichen Durchfluss sicherzustellen, und verwendet Dichtungstechnik, um Leckagen zu verhindern. Typische Einsatzbereiche: Robotersysteme, medizinische Geräte und hochwertige Fertigungsanlagen.

Spezifikation

• Modell: QCN0601
• Kanäle: 6 (Gas)
• Schnittstellengröße: Ø4 mm Schlauch (G1/8”)
• Druck: -100 kPa bis 0,8 MPa
• Betriebsgeschwindigkeit: 0–100 U/min
• Gehäusematerial: Aluminiumlegierung
• Drehmoment: ≤ 0,6 N·m

Einbauzeichnung
Einbauzeichnung verfügbar (Titel: QCN0601 drawing rev).
