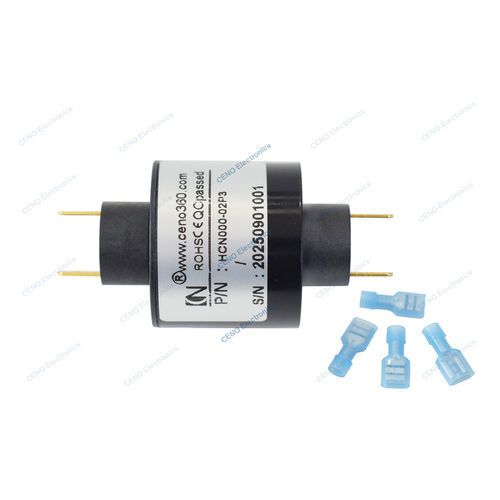

Elektrischer Schleifring HCN000-02P3

flachfür KabeltrommelIndustrie

Produktübersicht
Der HCN000-02P3 ist ein Einsteck-Schleifring mit Flachstift-Kontakten und bietet eine kompakte, kosteneffiziente rotierende Stromverbindung. Das Insert-Format mit Flachstiften erleichtert die Integration in beengten Einbauräumen und ersetzt drahtbasierte Kontakte, um einen stabilen elektrischen Kontakt zu gewährleisten. Die HCN-Serie erfüllt RoHS-Anforderungen und wird häufig in Montageanlagen, Kabeltrommeln und anderen rotierenden Industrieeinheiten eingesetzt.

Technische Daten

• Modell: HCN000-02P3
• Stromkreise & Strom: 2 Stromkreise × 15A
• Nennspannung: 0 ~ 240 VAC/VDC
• Dielektrische Festigkeit: ≥500 VAC @ 50 Hz
• Isolationswiderstand: ≥100 MΩ @ 500 VDC
• Kontaktwiderstand: ≤ 10 mΩ
• Betriebstemperatur: -20°C bis +80°C
• Betriebsfeuchte: 60 % RH
• Drehzahl: 0 bis 400 U/min
• Kontaktmaterial: Edelmetall
• Gehäusematerial: Technische Kunststoffe

Anwendungen & Vorteile

• Entwickelt für kompakte rotierende Baugruppen und beengte Einbauverhältnisse
• Typische Anwendungen: Montagelinien, Kabeltrommeln, rotierende Sensorik und Messtechnik
• Flachstiftkontakte erleichtern die Montage und sorgen für eine stabile elektrische Schnittstelle

Konformität & Optionen

• RoHS-konform
• Standardaufbau: Edelmetallkontakte und Gehäuse aus technischem Kunststoff
• Anpassungen auf Anfrage: Kabellänge, Steckertyp, Befestigungsmerkmale
• Referenzmodell: HCN000-02P3
