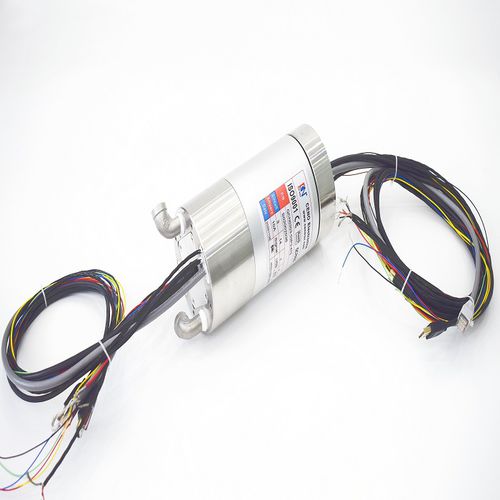

QCN0203-03P3-47S Leistungs-/Signal-Schleifring
Dies ist ein integrierter Schleifring mit 3 Ringen 10A,5 Ringe normales Signal,1 Gruppe RS422,1 Gruppe RS232,1 Gruppe USB2.0,1 Gruppe 1000M Ethernet und 1 Gruppe HDMI .mit 2 Kanälen für Flüssigkeit, das Mittelloch kann durch die Antriebswelle, Gas-Flüssigkeit-Passage; es kann auch Hochfrequenz-, Glasfaser-, Encoder-, Wellenleiter-, Gas-und Flüssigkeits-und anderen Verbindungen.Schleifringe können in jedem elektromechanischen System, das ungehindert, kontinuierliche Rotation während der Übertragung von Energie oder Daten von einer stationären zu einer rotierenden Struktur erfordert verwendet werden.
Merkmale
Integrieren Sie hydraulische, pneumatische
Niedriges Drehmoment, sanfte Rotation
Unterschiedlicher Dichtungstyp
Leistung und verschiedene Signale integrieren
Tempern -45°C/+ 80°C
Zwei Kanäle für Flüssigkeit
Niedriges Drehmoment
Bewerbungen
Automatische Ausrüstung
Lebensmittelverarbeitung
Herstellung von Maschinen
Elektrische Prüfgeräte
Schwenkbare Kamerahalterungen
Ausrüstung zur Ausstellung von Exponaten
Robotik
Mini-Draht-Walzmaschine
Fakultativ
Luft-/Flüssigkeitskanal
Schaltungsnummer
Aktuelle Bewertung
Größe der Schnittstelle
IP-Schutz
Spezifikation :
Schaltkreise: 3*10A,5*Signal ,1*RS422,1*RS232,1*USB2.0,1*1000M Ethernet ,1*HDMI .2*Flüssig
Spannung: - 0~220VAC/VDC
Elektrisches Rauschen: - ≤30mΩ(50rpm)
Durchschlagfestigkeit: ≥1500V@50Hz (Leistung)
≥300V@50Hz (Signal)
Isolationswiderstand: ≥500MΩ@500VDC (Leistung)
≥100MΩ@100VDC (Signal)
Betriebsdrehzahl :0-100 U/min
Kontaktmaterial: Edelmetalle
Material des Gehäuses: Aluminium-Legierung
Hydraulikkanal: 2 Kanäle*Wasser (G3/8'')
Druck: ≤1.0MPa
---
