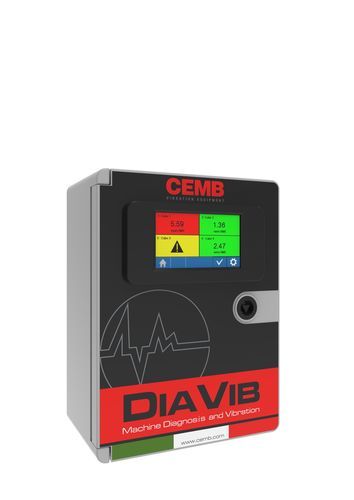

Schwingungsüberwachungssystem DIAVIB

Status und DiagnoseMaschinenzustandBeschleunigung

Übersicht
Messbasiertes System zur Überwachung von Schwingungen durch Messung, Anzeige und Analyse, zur Erkennung von Anomalien, Optimierung der Wartung, Steigerung der Prozesseffizienz und Reduzierung von Maschinenstillständen.

Verfügbare Konfigurationen

• PROVIB – L (Lokale Einheit) kann bis zu 8 dreiachsige CUBE‑Sensoren verwalten
• PROVIB – M (Master‑Einheit) kann bis zu 5 lokale Einheiten mit insgesamt 24 CUBE verwalten
• PROVIB – C (Combi‑Einheit) kombiniert die Funktionen einer lokalen Einheit und einer Master‑Einheit

Vorteile

• Einfache Installation: minimaler Verkabelungsaufwand und keine zusätzliche Software oder Lizenzen erforderlich
• Kompakt, modular und flexibel: anpassbar an Anlagen unterschiedlicher Größe und Konfiguration
• Betriebliche Effizienz: reduziert Ausfallzeiten und Wartungskosten und erhöht die Gesamtproduktivität
• Sicherheit: Datenschutz durch verschlüsselte Schlüssel, sichere Protokolle und mehrstufige Zugriffsrechte

Technische Daten (Übersicht)
PROVIB - L
Abmessungen (mm): 330 x 250 x 130
Umgebungsmerkmale: IP 65, ABS/Polyester - für Außenbereich, nicht direkte Sonneneinstrahlung
Stromversorgung: 110-230 VAC (1 A)
Verwaltete CUBE‑Sensoren: 8 (lokal)
Verwaltete lokale Einheiten: -
Ethernet‑Anschlüsse: 1 (LAN)
EDGE‑Computing: -
Lokale Datenspeicherung: -
Web Dashboard: -
Cloud‑Zugriff: -
Drahtlose Kommunikation: -
Touch Panel Display (optional): 4,3” (für lokale CUBE) Echtzeitwerte - Trend (letzte 24h)
Zusatzfunktionen: Maschinen‑Diagnostik - Alarmverwaltung - CUBE‑Konfigurationen

PROVIB - M
Abmessungen (mm): 400 x 300 x 190
Umgebungsmerkmale: IP 65, ABS/Polyester - für Außenbereich, nicht direkte Sonneneinstrahlung
Stromversorgung: 110-230 VAC (3 A)
Verwaltete CUBE‑Sensoren: 24 (remote)
Verwaltete lokale Einheiten: 5
Ethernet‑Anschlüsse: 2 (LAN‑WAN)
EDGE‑Computing: Ja (AL300)
Lokale Datenspeicherung: 4 GB RAM + 8 GB FLASH (erweiterbar)
Web Dashboard: Erweiterte Schwingungsanalyse - Trend - FFT Waterfall - Maschinen‑Diagnostik
Zusatzfunktionen: Alarmverwaltung - Statistik - Datenexport und Backup
Cloud‑Zugriff: Ja, abonnierbar (gleiche Oberfläche wie Web Dashboard)
Drahtlose Kommunikation: Wi‑Fi - 3G/4G‑Modem (optional)
Touch Panel Display (optional): -

PROVIB - C
Abmessungen (mm): 400 x 300 x 190
Umgebungsmerkmale: IP 65, ABS/Polyester - für Außenbereich, nicht direkte Sonneneinstrahlung
Stromversorgung: 110-230 VAC (3 A)
Verwaltete CUBE‑Sensoren: 24 (davon bis zu 8 lokal)
Verwaltete lokale Einheiten: 5
Ethernet‑Anschlüsse: 2 (LAN‑WAN)
EDGE‑Computing: Ja (AL300)
Lokale Datenspeicherung: 4 GB RAM + 8 GB FLASH (erweiterbar)
Web Dashboard: Erweiterte Schwingungsanalyse - Trend - FFT Waterfall - Maschinen‑Diagnostik
Zusatzfunktionen: Alarmverwaltung - Statistik - Datenexport und Backup
Cloud‑Zugriff: Ja, abonnierbar (gleiche Oberfläche wie Web Dashboard)
Drahtlose Kommunikation: Wi‑Fi - 3G/4G‑Modem (optional)
Touch Panel Display (optional): 4,3” (für lokale CUBE) Echtzeitwerte - Trend (letzte 24h)

Hinweise
Kabeleinführungen werden lose mitgeliefert und sind vom Installateur einzubauen.
Bei Modem‑Varianten ist die SIM‑Karte nicht enthalten und muss vom Kunden bereitgestellt werden.

Eigenschaften / technische Spezifikationen

• Schutzart: IP 65 (ABS/Polyester), geeignet für den Außenbereich, jedoch nicht für direkte Sonneneinstrahlung
• Stromversorgung: 110-230 VAC (variabel je nach Version, z. B. 1 A für L, 3 A für M/C)
• Sensor‑Kapazität: von 8 (lokal) bis zu 24 (remote/gesamt) je nach Konfiguration
• Netzwerke: Ethernet‑Anschlüsse (1 für L; 2 LAN‑WAN für M/C), Wi‑Fi und optionales 3G/4G‑Modem
• Edge‑Computing: in den Versionen M und C vorhanden (Modul AL300)
• Lokaler Speicher: 4 GB RAM + 8 GB FLASH (erweiterbar) in M und C
• Web Dashboard: erweiterte Schwingungsanalyse, Trend, FFT Waterfall, Maschinen‑Diagnostik, Alarmverwaltung, Statistik, Datenexport und Backup (komplette Funktionalität auf M/C)
• Cloud‑Zugriff: abonnierbar (gleiche Oberfläche wie Web Dashboard)
• Optionales Touch‑Display: 4,3” für lokale Echtzeitwerte und Trends (24h)
