Statisches Relais / DC SMB

AC24 V ACdreiphasig

Übersicht

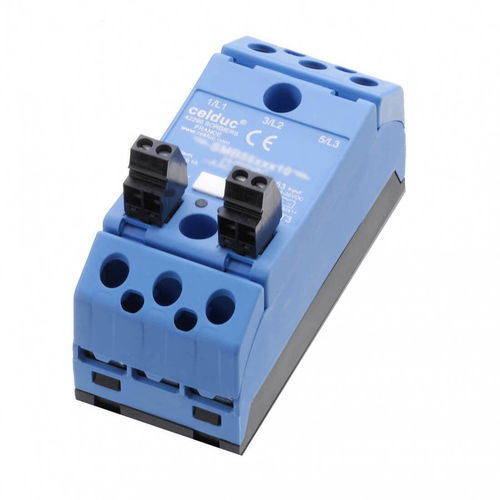

Die SMB-Modelle sind 2-Leiter dreiphasige Halbleiterrelais (SSR). Einige Modelle der zweiten Generation verfügen über eine Diagnosefunktion.

sightpac®-Serie
Die sightpac®-Serie ist ein kompaktes 45-mm-Format mit drei Halbleiterausgängen, die von einem Eingang gesteuert werden. Sie arbeitet wie ein Standard-Halbleiterrelais: Wird das Eingangssignal angelegt, führt jeder Ausgang den Laststrom für seine jeweilige Phase.

Beispielprodukt (auf dieser Seite aufgeführt)
SMB8670910 — ZC DREIPHASEN-SSR 2X75A / 24-520VAC / CTRL 4-30VDC

Technische Daten

• Teilenummer (Beispiel): SMB8670910
• Serie: SMB
• Typ: 2-Leiter dreiphasiges Halbleiterrelais (SSR)
• Betriebsart: Zero cross (ZC)
• Diagnosefunktion: Bei einigen Modellen der 2. Generation enthalten
• Ausgangsschutz: Mit Ausgangsschutz
• Max. schaltbarer Strom pro Phase @40°C (AC-1): 40 A
• Alternativ in Kurzbeschreibung aufgeführter Strom: 2 x 75 A (in Kurzbeschreibung aufgeführt)
• Max. Schaltspannung: 150-520 VAC (Tabelle) — vollständiger Bereich in Kurzbeschreibung: 24-520 VAC
• Steuerspannung: 4-30 V DC
• Normen / Zulassungen: CE, EAC, UL (cURus), UKCA
• Verfügbarkeit (Beispielprodukt): Nicht vorrätig — voraussichtliche Lieferzeit ca. 35 Arbeitstag(e)
• Öffentlicher Stückpreis (ohne MwSt.) (Beispielprodukt): 301.11 EUR
