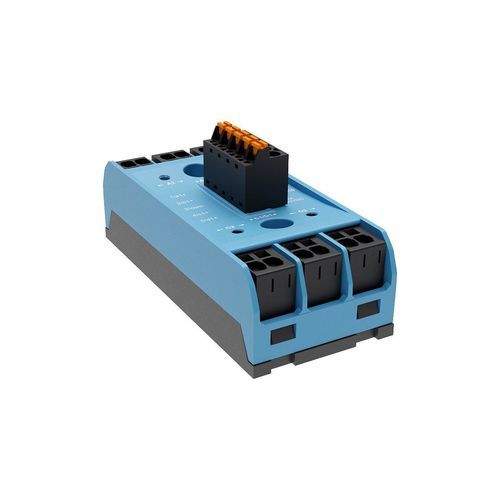

Statisches Relais / DC SMQR9623410

AC24 VDC24 V AC

Übersicht
Die SMQR9 Vierkanal-Solid-State-Relais vereinen vier unabhängige SSR-Kanäle in einem einzigen sightpac®-Gehäuse mit 45 mm Breite. Die Modelle verfügen über Push-in-Federklemmen für schnelles, werkzeugfreies Anschließen und sind für AC-1 ohmsche Lasten vorgesehen.

Vorteile

• Werkzeugfreie Push-in-Verbindung zur Vereinfachung der Montage
• Schnelle Verdrahtung auch in beengten Bereichen
• Sichere elektrische Verbindung zur Verkürzung der Installationszeit
• Kompaktes sightpac®-Gehäuse spart Platz im Schaltschrank

Produktvariante (Beispiel)
Teilenummer: SMQR9623410
Kurzbeschreibung: SSR PUSH IN 4X25A / 24-660VAC / TVS / 4 CTRL 10-30VDC / LED
Max. Schaltstrom pro Phase @40°C AC-1: 25 A
Max. Schaltspannung: 24-660 VAC
Steuerspannung: 10-30 VDC
Funktion: Vierkanal-SSR mit Push-in-Federklemmen - Nulldurchgangsschaltung - Ausgangsschutz - LED-Anzeige
Serie: SMQR9
Normen: CE - UL (cURus) - UKCA
Verfügbarkeit Beispiel: Auf Lager 70 Stk.
Listenpreis (exkl. Steuern) Beispiel: 246.82 EUR

Technische Daten

• Gehäuse: sightpac® Breite 45 mm
• Konfiguration: Vier Relais in einem (Vierkanal-SSR)
• Anschlüsse: Quick-connect / Push-in-Federklemmen
• Vorgesehene Lasten: AC-1 ohmsche Lasten
• Max. Schaltstrom pro Phase (Beispielvariante): 25 A @ 40°C (AC-1)
• Max. Schaltspannung: 24-660 VAC
• Steuerspannungsbereich: 10-30 VDC
• Schutz / Funktionen: Nulldurchgangsschaltung, Ausgangsschutz, TVS, LED-Anzeige
• Normen / Zulassungen: CE, UL (cURus), UKCA
• Serienname: SMQR9
