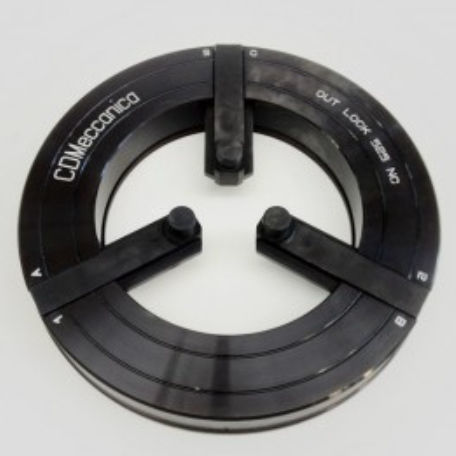

3-Backen-Drehfutter OUTLOCK series

ie OUTLOCK-Vorrichtung wurde von CDMeccanica entwickelt, um ein fehlerfreies Drehen oder Schleifen der weichen Backen zu ermöglichen, die auf allen Werkzeugmaschinen, einschließlich der selbstzentrierenden Spannfutter, eingesetzt werden. Die Verwendung der OUTLOCK-Vorrichtung bietet die folgenden Vorteile: keine Ungenauigkeiten beim Einspannen des Materials dank der strikten Konzentrizität und Rechtwinkligkeit in Bezug auf die Spindelachse; keine Zeitverschwendung für die Vorbereitung der Backen - LOCK-Schlitze für die Bearbeitung; bemerkenswerte Verschleißreduzierung dank der einfachen und mikrometrischen Einstellung der Backen; völlige Beseitigung der radialen und axialen Endanschläge. ART. 525 NC - 575 NC Diese Werkzeuge unterscheiden sich von den Standard-"OUTLOCK"-Vorrichtungen durch ihre außergewöhnliche und sorgfältig getestete Robustheit. Diese besonderen Eigenschaften wurden entwickelt, um den Anforderungen der digital gesteuerten Drehprozesse gerecht zu werden. Ihre Nützlichkeit wird vor allem dann anerkannt, wenn die selbstzentrierende Vorrichtung unter sehr schweren Spannbedingungen (ca. 13.000 kg. Einheiten) blockiert werden muss, entweder während der Bearbeitung der Backen - LOCK-Schlitze oder während der Rückstellphasen. ALCOLO INVERSO: WENN DIE MAXIMALE AUF DIE BACKEN ANGEWANDTE SPANNKRAFT Fs = 13.000 kg beträgt, IST DER MAXIMALE DRUCK " Pmax ", DER AUF EINEN ZYLINDER MIT KOLBENFLÄCHE " A " = 215 Cm2 ANGEWENDET WERDEN KANN: Pmax = Fs / ( A x 2,9 ) = 13000 / ( 215 x 2,9 ) = 20,85 BAR.
