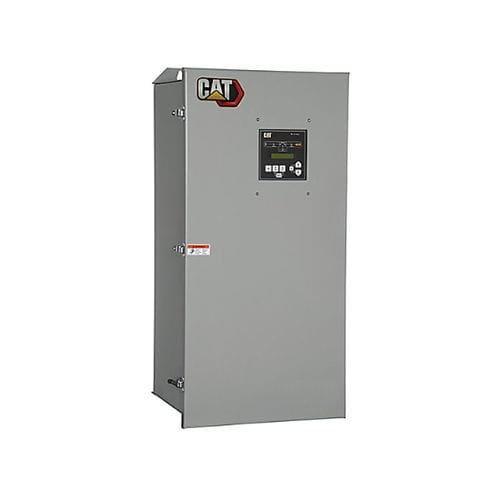

Automatischer Transferschalter

geschlossenfür Notstromversorgung4-polig

Cat®-Umschalter sind für eine Vielzahl von Notstromanwendungen konzipiert. In kompakter Ausführung bieten sie Flexibilität, Zuverlässigkeit und hohen Nutzen. Der automatische Umschalter (ATS, Automatic Transfer Switch) für offenen Übergang mit Leistungsunterbrecher bietet vollständig funktionsfähigen Transfer bei Anwendungen, bei denen ein kurzzeitiger Leistungsverlust beim Rücktransfer von der Notstromanlage zur normalen Stromversorgung akzeptabel ist. MCCB- und MCS-Typen des ATS für offenen Übergang von Cat ermöglichen auch die regelmäßige Prüfung der Notstromanlage ohne Leistungsunterbrechung an den Lasten und sind von 30 bis 1000 A erhältlich. Vorteile ATC-300+ oder ATC-900 mikroprozessorgestützte Steuereinheit Robuste pulverbeschichtete Stähle NEMA 1, NEMA 3R, NEMA 4 und NEMA 12 Alle Bedienelemente-Relais und Industrierelais Stifte sind auf 90° ausgelegt, und die gesamte Steuerungsverkabelung weist einen Kabeldurchmesser von 16 AWG, Typ XLPE, mit einer Nenntemperatur von 125° auf. MCCB und MCS Typen des ATS ermöglicht zudem die regelmäßige Prüfung der Notstromanlage ohne Leistungsunterbrechung an den Lasten. Funktionen auf einen Blick Produktmerkmale mikroprozessorbasierte Steuereinheit ATC-100, ATC-300+ oder ATC-800 Mechanische (Seilzug-) und elektrische Verriegelung, um eine Parallelschaltung der Quellen zu verhindern Spannungs- und Frequenzerfassung programmierbare Zeitverzögerungen für Mehrfeldanwendungen Anzeige Schalterstellung Anzeige Verfügbarkeit Quelle Sichere manuelle Übertragung unter Last Zusatzkontakte Quelle 1 und 2 programmierbares Anlagenprüfsystem Tastschalter für Systemtest Lastabgabe von Notfall (nur ATC-800) Anlagenbild
