Lader auf Raupen TL100

kompaktMini

Übersicht

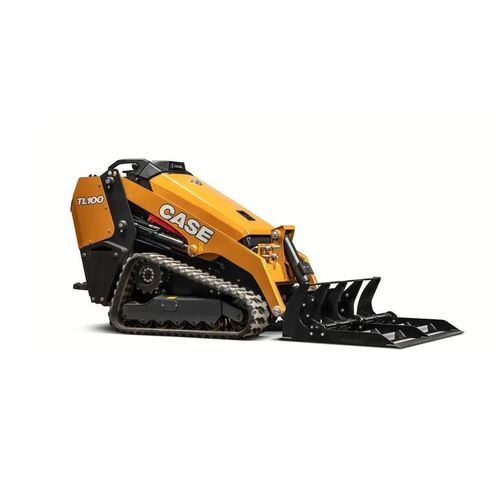

Der CASE TL100 Mini-Raupenlader ist eine kompakte Ride‑Behind-Maschine für Landschaftsbau, Bauarbeiten und Objektpflege. Er ist mit einer schmalen 36 Zoll Raupe für bessere Zugänglichkeit oder einer breiten 42 Zoll Raupe für höhere Stabilität erhältlich. Die Maschine hat eine Nenn-Betriebskapazität von 1.000 lb (≈454 kg) und unterstützt über 40 Anbaugeräte über Common Industry Interface (CII) Kuppler, standardmäßige Zusatzhydraulik und einen optionalen 14‑poligen Elektroanschluss. Pilot-Joystick-Steuerung sorgt für sanfte, präzise Bedienung.

TL100EV (Electric) - Übersicht
Die elektrische Variante TL100EV wird von einer 102V-Batterie mit Onboard-Ladegerät gespeist und ermöglicht emissionsfreien sowie geräuscharmen Betrieb, geeignet für Indoor-Demos und lärmsensible Einsätze. Sie bietet weiterhin 1.000 lb Nennkapazität, die superkompakte 36‑Zoll-Raupe, einen Radial‑Hubarm für verbesserte Grableistung und längere Lebensdauer sowie eine Scharnierbolzenhöhe von 7 ft 2 in zum Überfahren der meisten Abfallcontainer und Anhänger. Elektrohydraulische Joystick‑Bedienung und ein Drehrädchen ermöglichen die Einstellung der Zusatzhydraulik.

Schnellangaben (überblick)

• Leistung: 24 hp | 18,0 kW
• Rated operating capacity (breite Raupe, @35% Kipplast): 1.102 lb | 500 kg

Walkaround
Führen Sie einen Rundgang an der TL100 durch, um Merkmale und Technologien zu prüfen, die Produktivität, Servicefreundlichkeit und Bedienerzugänglichkeit erhöhen.

Serienausstattung

• Fahrerumgebung: Hydraulische Pilot-Joystick-Steuerung; Verriegelung für Lader- und Fahrsteuerung; gepolsterte Fahrerplattform; Anwesenheitssensor
• Motor: Abschaltung bei Umkippen; Glühstift-Anlasserunterstützung; abschließbarer Kraftstoffverschluss; elektrische Kraftstoffpumpe; abschließbares Motorhaubenfach
• Antrieb: Zwei hydrostatische Fahrmotoren; 5-Rollen-Fahrwerk; schmale Gummiraupe
• Hydraulik: 3-Wege-Ladersteuerungsventil; 1x doppeltwirkende Zusatzhydraulik; proportionale Zusatzhydrauliksteuerung am Joystick mit Arretierung; 1‑weg/2‑weg Zusatzventil; Laderarm-Schwimmstellung
• Telematik: MyCASEConstruction Telematics - beinhaltet Hardware und 7‑jähriges Datenabonnement
• Lader: Radialhub‑Geometrie; CII mechanischer Anbaukuppler; Stützstrebe für Laderarm; 2 zusätzliche Gegengewichte
• Elektrik: 12V Steckdose; LED-Arbeitsscheinwerfer vorne und hinten

Optionale Ausrüstung

• Antrieb: Breite Gummiraupe
• Hydraulik: Case Rücklaufanschluss für Anbaugeräte; biologisch abbaubares Hydrauliköl und Schmierstoffe
• Lader: 36 in. Erdbohle; 42 in. Erdbohle; verschraubbare Schaufelzähne; verschraubbare Schneidkante; 6 zusätzliche Gegengewichte
• Elektrik: 14‑poliger elektrischer Zusatzanschluss

Garantie

• 2 Jahre / 2.000 Stunden Basisgarantie
• Begrenzte Vollmaschinen-Garantie

Spezifikationen / Technische Daten

• Modellfamilie: TL100
• Nenn-Betriebskapazität: 1.000 lb (ca.)
• Anbaugeräte: 40+ kompatibel über CII Kuppler und Zusatzhydraulik
• Raupenoptionen: Schmale Raupe 36 in.; Breite Raupe 42 in.
• Leistung: 24 hp | 18,0 kW
• Rated operating capacity (breite Raupe, @35% Kipplast): 1.102 lb | 500 kg
• TL100EV Batteriekapazität (elektrische Variante): 21,2 kWh; betrieben mit 102V Batterie und Onboard-Ladegerät
• Betriebsgewicht (TL100EV): Schmale Raupe 3.886 lb | 1.862 kg; Breite Raupe 4.133 lb | 1.875 kg
• Scharnierbolzenhöhe: 7 ft 2 in (überfährt die meisten Abfallcontainer und Anhänger)
• Laderverbindung: Radialhub-Geometrie (verbesserte Grableistung)
• Bedienelemente: Pilot-Joystick; benutzeranpassbarer elektrohydraulischer Joystick (EV-Variante) mit Daumenrad für Zusatzhydraulik
• Hydraulik: 3-Wege-Ventil; doppeltwirkende Zusatzhydraulik; proportionale Steuerung mit Arretierung; 1‑way/2‑way Wähler; Laderarm-Schwimmstellung
• Antrieb: Zwei hydrostatische Fahrmotoren; 5‑Rollen Fahrwerk
• Elektrik: 12V Steckdose; LED-Arbeitsscheinwerfer vorne/hinten; optionaler 14‑poliger elektrischer Zusatzanschluss
• Telematik: MyCASEConstruction Telematics Hardware inklusive mit 7‑jährigem Datenabo
• Bedienerfunktionen: Gepolsterte Plattform; Anwesenheitssensor; Verriegelung der Lader- und Fahrsteuerung
