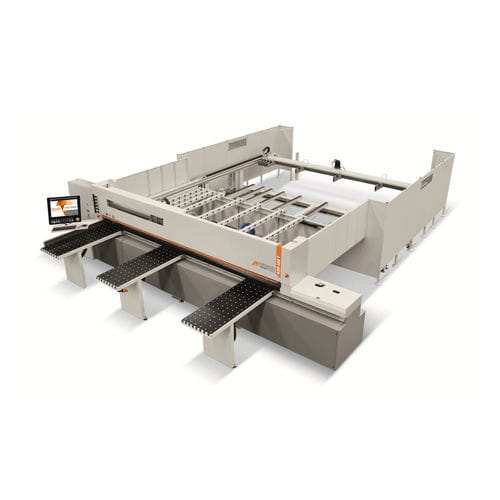

Kreissäge AXO series

PaneelHolzfür Paneele

Übersicht
Die AXO-Baureihe von Casadei umfasst zwei Modelle mit Rücklade-Tisch, AXO 400 T und AXO 500 T HD, die entwickelt wurden, um das kontinuierliche Zuführen von Plattenstapeln für produktionsstarke Längsschnitte zu automatisieren. Der rückseitige Lift-/Ladetisch ermöglicht unterbrechungsfreies automatisches Beladen gemäß dem Schnittprogramm.

Vorteile

• AXO 400 T: Steigerung des Durchsatzes durch einen Rücklifter, der das kontinuierliche automatische Beladen von Plattenstapeln entsprechend der Schnittfolge ermöglicht.
• AXO 500 T HD: ausgelegt für sehr hohe Produktionsraten mit größerer Ausladung des Sägeblatts, höheren Vorschubgeschwindigkeiten von Sägewagen und Vorschubsystem sowie der Möglichkeit, Stapel bis zu 1300 mm Höhe auf der Tischanlage zu verarbeiten.
• Für intensiven Dauerbetrieb kann die AXO 500 T HD mit prismatischen Führungen und automatischer Zwangsschmierung ausgestattet werden; Vorschub des Sägewagens bis 150 m/min und Vorschubgeschwindigkeit des Schiebers bis 70 m/min.

Technische Daten
— (header) | AXO 400 T | AXO 500 T HD
Sägekapazität | 3200 / 3800 / 4500 mm | 3200 / 3800 / 4500 mm
Ausladung des Sägeblatts | 110 mm | 128 mm
Vorschubgeschwindigkeit des Sägewagens | 0 ÷ 135 m/min | 0 ÷ 150 m/min
Max. Rücklaufgeschwindigkeit des Schiebers | 0 ÷ 70 m/min | 0 ÷ 70 m/min
Hauptmotorleistung bei 50 Hz (S6-40%) | 9 kW (12 Hp) | 15 kW (20 Hp)
Scoring-Motorleistung bei 50 Hz (S6-40%) | 1.8 kW (2.5 Hp) | 1.8 kW (2.5 Hp)
Max. Plattendimensionen auf dem Rücklade-Tisch | T/32: 3200 x 1850 mm; T/38: 3800 x 1850 mm; T/45: 4500 x 2200 mm | T HD/32: 3200 x 1850 mm (2440 opt); T HD/38: 3800 x 1850 mm (2440 opt); T HD/45: 4500 x 2440 mm
Standard-Hebetisch Kapazität h = 600 mm | 4000 Kg | 6500 Kg

Hinweise
Die AXO 500 T HD wird wegen ihrer größeren Blatt-Ausladung und sehr hohen Produktionsleistung hervorgehoben; in einigen Beschreibungen wird für die AXO 500 T HD eine Blatt-Ausladung von 130 mm genannt, während die technische Tabelle 128 mm angibt. Die Maschinen sind für sehr produktive Umgebungen vorgesehen und zur Automatisierung der Zufuhr von Plattenstapeln mittels rückseitigem Hebe-/Ladetisch konzipiert.

Technische Merkmale

• Serie: AXO
• Modelle: AXO 400 T und AXO 500 T HD
• Verfügbare Sägekapazitäten: 3200 / 3800 / 4500 mm
• Ausladung des Sägeblatts: AXO 400 T = 110 mm; AXO 500 T HD = 128 mm (teilweise 130 mm angegeben)
• Vorschubgeschwindigkeit des Sägewagens: AXO 400 T = 0 ÷ 135 m/min; AXO 500 T HD = 0 ÷ 150 m/min
• Max. Rücklaufgeschwindigkeit des Schiebers: 0 ÷ 70 m/min
• Hauptmotorleistung (50 Hz, S6-40%): AXO 400 T = 9 kW (12 Hp); AXO 500 T HD = 15 kW (20 Hp)
• Scoring-Motorleistung: 1.8 kW (2.5 Hp) für beide Modelle
• Max. Plattendimensionen auf dem Rücklade-Tisch: mehrere Konfigurationen (siehe technische Daten)
• Standard-Hebetisch Kapazität (h = 600 mm): AXO 400 T = 4000 Kg; AXO 500 T HD = 6500 Kg
• Optional: prismatische Führungen mit automatischer Zwangsschmierung empfohlen für intensiven Dauerbetrieb
