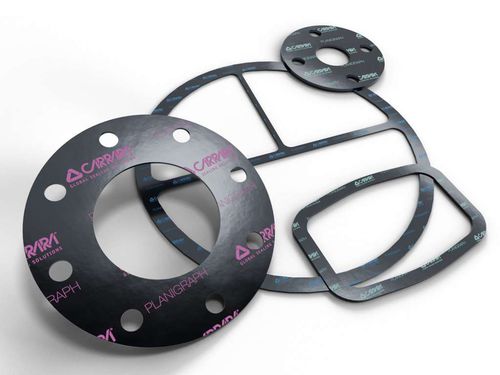

Dichtplatte / expandiertes Graphit Planigraph™

Flanschfür Ventilfür Schlauch

Die Planigraph™-Reihe bietet Graphitplatten in Premium- und Industriequalität, die sich durch die Reinheit des Graphits und das Vorhandensein von Korrosions- und Oxidationsinhibitoren unterscheiden. Planigraph™ umfasst die folgenden Modelle: LG ohne Einlage LGR mit glatter einfacher Einlage LGRF mit einfacher oder mehrfach verzahnter Einlage LGRHDI mit mehrfachem glatten Einsatz Die maximal zulässige Belastung von Dichtungen aus expandiertem Graphit hängt von der Art und Anzahl der metallischen Einlagen ab und steht in engem Zusammenhang mit der tatsächlichen Dichtfläche der Dichtung. Es ist immer ratsam, das Verhältnis zwischen [De-Di], wobei sich De und Di auf die Durchmesser der Dichtungsteile beziehen, an denen die Flanschpressung tatsächlich anliegt, und der Dicke der Dichtung zu überprüfen. Das Verhältnis muss mindestens 4 betragen. Bei WN RF Leitungsflanschen können die Dichtungen bis zu einer Druckklasse von 300 psi verwendet werden. Die Anwendungsgrenzen der Planigraph™-Produktlinie entnehmen Sie bitte den technischen Datenblättern. Der expandierte Mineralgraphit von LGRF Planigraph™ entspricht der neuesten Aktualisierung der EU-Richtlinie 2011/65/EU (RoHS). Diese Art von Graphitdichtung gewährleistet eine zuverlässige und dauerhafte Abdichtung und ist damit eine ideale Option für alle industriellen Anwendungen, von den einfachsten bis zu den anspruchsvollsten.
