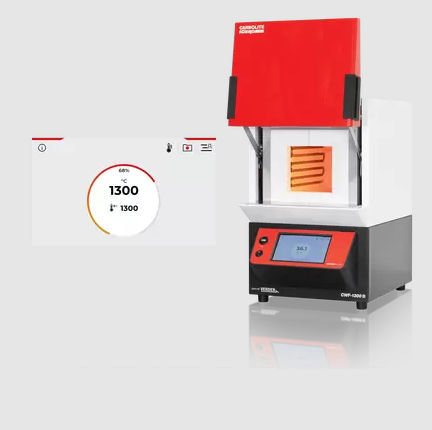

Temperaturcontroller mit grafischem TFT-Display AriesPlus

mit TouchscreenRegelkreisEinweg-

Überblick
Der Temperaturregler AriesPlus mit kapazitivem Touchscreen bietet programmierbaren Betrieb mit bis zu 50 gespeicherten Programmen, jeweils bis zu 99 Segmenten, die als Rampe, Stufe oder Verweilen konfiguriert werden können. Segmente können externe Ereignisse auslösen und Relais steuern. AriesPlus verfügt über einen 7.0'' Farbkaptiven-Touchscreen, ein intuitives Menü zur Programmbearbeitung, einen 7-Tage-Zeitplaner, Datenaufzeichnung und benutzerbezogene Zugriffskontrollen.

Programmierung und Aufzeichnung

• Bis zu 50 Programme mit jeweils 99 Segmenten (Segmenttypen: Rampe, Stufe, Verweilen)
• Speichern und Abrufen von 50 eindeutigen Programmen
• Programmplanner: 7-Tage-Zeitplaner zum Starten von Programmen an definiertem Tag/Uhrzeit
• Programmdurchführungsereignisse: Segmente können externe Geräte wie Gasventile oder Kühlventilatoren aktivieren

Benutzeroberfläche und Sicherheit

• 7.0'' Farbkaptiver Touchscreen
• Echtzeit-Prozessgraph zur Anzeige von Soll- und Ist-Temperatur
• Direkte Steuerung von Sollwert und Programmprofilen am Bedienfeld
• Benutzerstufen-Sicherheit mit mehreren Zugriffsrechten
• Sprachunterstützung in den Einstellungen (inkl. 9 Sprachen)

Erfassung und Konnektivität

• Datenaufzeichnung im internen Speicher mit konfigurierbarer Abtastrate (Beispiele ab 10 s)
• Panel-USB-Buchse zum Export/Import von Daten
• Ethernet-Anschluss serienmäßig (DHCP oder manuelle IP-Konfiguration)
• Fernzugriff über Standard-Webbrowser (Ansicht, Anmeldung/Navigation, Programme erstellen/bearbeiten, Herunterladen von Logdaten) ohne zusätzliche Software

Steuer- und Schutzfunktionen

• Einzelzonensteuerung (ein Kanal)
• Autotune / THERMOTUNE für optimierte PID-Einstellung über mehrere Temperaturpunkte
• Alarmausgänge konfigurierbar für Ereignisse wie Türverriegelung oder Prozessüberwachungsfehler
• Integrierter unabhängiger Übertemperaturschutz mit eindeutiger Alarmanzeige (empfohlen für unbeaufsichtigten Betrieb und Lastschutz)

THERMOTUNE (Carbolite)
THERMOTUNE bietet fortschrittliches Multi-Punkt-PID-Tuning und adaptiven Regelungsmodus, abgestimmt auf Carbolite-Systeme, für präzise Temperaturregelung über einen großen Bereich und konstante Ergebnisse bei wechselnden Prozessbedingungen.

Weitere Funktionen

• Konfigurierbare Datenaufzeichnungsrate (Beispiele ab 10 Sekunden), Chargen-ID und automatische Aufzeichnung beim Programmstart
• Live-Prozessgrafiken über längere Zeiträume anzeigen (Beispiele bis zu 48 Stunden) mit Pinch-Zoom; Download nach Charge oder Zeitbereich
• USB/PC Import/Export von Programmen (duplizieren, umbenennen, Favorit, löschen)

Technische Daten / Spezifikationen

• Display: 7.0'' Farbkaptiver Touchscreen
• Programmspeicher: 50 Programme; bis zu 99 Segmente pro Programm (Rampe, Stufe, Verweilen)
• Programmdurchführungsereignisse: Unterstützung zur Aktivierung externer Optionen (z. B. Gasventile, Kühlventilator)
• Datenaufzeichnung: interner Speicher; herunterladbar über Panel-USB oder Netzwerk; konfigurierbare Abtastrate (ab 10 s)
• Scheduler: 7-Tage-Zeitplaner
• Konnektivität: Ethernet (Standard), Fernzugriff per Browser
• USB: Panel-USB-Buchse für Datentransfer
• Sicherheit: Benutzerstufen mit mehreren Zugriffsrechten
• Sprachen: Einstellungen enthalten 9 Sprachen
• Steuerung: Einzelzone; Sollwert- & Programmprofilsteuerung; Live-Prozessgraph
• Erweiterte Steuerung: THERMOTUNE / Autotune für Multi-Punkt-PID-Abstimmung
• Schutz: integrierter unabhängiger Übertemperaturschutz mit Alarmanzeige
• Speicher: speichert und ruft 50 eindeutige Programmprofile ab
