Prüfstraße für Bremsen, Stossdämpfer, Spur / für PKW CAP20000

Rollen

Übersicht

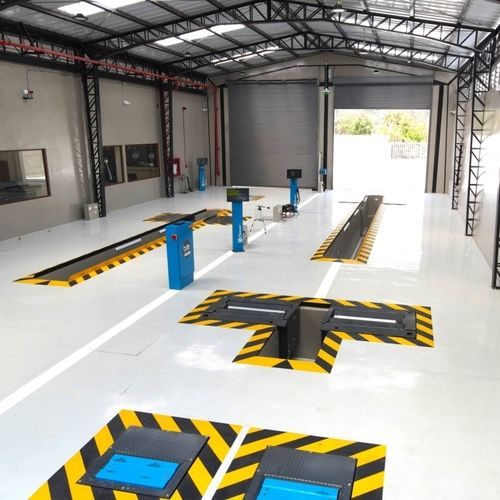

Die CAP20000 ist eine vollständige Prüflinie für die Fahrzeugprüfung, konzipiert zur Zentralisierung von Messdaten und zur Steuerung von Brems-, Fahrwerks-, Spur‑, Emissions‑ und Scheinwerfereinstellungen. Die Linie vereint Gasanalysator mit Opazimeter, Bremsprüfstand, Fahrwerksprüfstand, Seitenrichtungsprüfer und Scheinwerfertester mit 22” Touch‑Totem und S9010NC‑Software.

Hauptmerkmale

• Integrierte Prüfungen: Bremsen, Fahrwerk, Spur, Emissionen und Beleuchtung
• Zentrale Bedienoberfläche mit einer Fernbedienung
• Modulare Konfiguration je nach Fahrzeugtyp und Vorschriften
• Fernwartung und einfache Inbetriebnahme
• Kompaktes ergonomisches Totem mit 22” Touchscreen

Bremsprüfstand

• Abmessungen: 232 x 69 x 28 cm
• Rahmen: feuerverzinkter Stahl
• Max. Last: 4 t pro Achse
• Leistung: 4 kW (ABM Germany)
• Prüfgeschwindigkeit: 5 km/h
• Messbereich: 0–750 daN
• Bremspassage: 80–220 cm
• Rollen: hochhaftendes Aluminium‑Epoxid
• Schrittzähler: kabellos (Bluetooth)
• Netzversorgung: 230/400 V, 50 Hz

Fahrwerksprüfstand

• Abmessungen: 232 x 43 x 28 cm
• Rahmen: feuerverzinkter Stahl
• Frequenz: 0–25 Hz
• Max. Last: 4 t pro Achse
• Leistung: 3 kW
• Prüfverfahren: EUSAMA, Phasenverschiebung
• Durchfahrt Fahrwerk: 80–280 cm
• Netzversorgung: 230/400 V, 50 Hz

Seitenrichtungsprüfer

• Abmessungen: 45 x 52 x 7 cm
• Rahmen: feuerverzinkter Stahl
• Messbereich: ±20 m/km
• Max. Last: 4 t pro Achse

Bedienoberfläche (Totem)

• Kompaktes ergonomisches Totem
• Netzversorgung: 230/400 V, 50 Hz
• PC: 22” Touchscreen | OS WN
• Software: Technical Control Procedure S9010NC

Gasanalysator (Benzin & LPG)

• Dualer Modus: Diagnose und Prüfbetrieb
• Messgrößen: HC, CO, CO2
• Aufheizzeit: < 9 min bei 0°C (1 min Minimum)
• Betriebstemperatur: -10°C bis 55°C
• Ansprechzeit: < 5 s für CO, CO2, HC
• Atmosphärendruck: 750–1150 mBar
• Lambda‑Bereich: 0–9,99

Opazimeter (Diesel)

• Automatische Nullstellung und Kalibrierung
• Messbereich: (nicht angegeben)
• Netzversorgung: 230 V

Scheinwerfertester

• Gewicht: 25 kg
• Abmessungen: 590 x 670 x 1850 mm
• Batterie: 10 h Laufzeit, Schnellladung
• Messungen: Vertikalstellung, Lateraleinstellung, Intensität, Blendung
• Schnittstellen: USB, RJ45, RS232, Wi‑Fi
• Vertikal: -6/+6 % | Lateral: -10/+10 %
• Intensität: Lux 0–200 lx; Candela 0–12500 cd — Genauigkeit Lux ±10%

Anwendungen / Betriebsarten

• Hauptuntersuchung (HU): Konformitätsprüfungen von Bremsen, Fahrwerk, Spur, Emissionen und Scheinwerfereinstellung
• Werkstätten & Garagen: Wartungsmessungen und Diagnosen
• Fahrzeughersteller: Funktionsprüfungen in Montage und Validierung

Technische Daten

• Komplette Zusammensetzung: Gasanalysator & Opazimeter, Bremsprüfstand, Fahrwerksprüfstand, Seitenrichtungsprüfer, Scheinwerfertester, PC/Totem 22” und S9010NC
• Elektrik: 230/400 V, 50 Hz (konfigurationsabhängig)
• Wartung: Fernwartung und Update‑Funktion für die gesamte Linie

Optionen & Zubehör

• Bremsprüfstand‑Optionen: CAP9000‑RF, CAP9000‑RFE, CAP9010‑Serie, CAP9010‑PED Bluetooth‑Pedometer, CAP9010‑FWD 4x4
• Messmodule: CAP8533/CAP8520 RPM & Temperatur, CAP1330 IR‑Sonde, CAP1220/1221 BT Empfänger/Transmitter
• Opazimeter‑Anschlüsse & Zubehör: CAP3030ZEZ1/ZE2 Sammler, PRO3030ZE50 Verlängerung, Halterungen und mobile Sockel

Normen & Zulassungen

• Gasanalysator: MID | Richtlinie 2014/32/EU, OIML R99, ISO 3930
• Opazimeter: ISO 11614 (sofern zutreffend)
