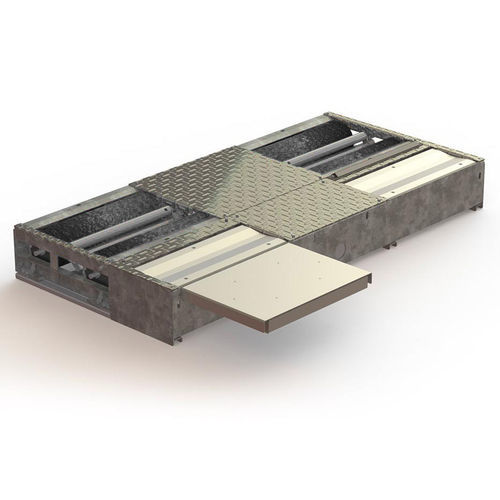

Bremsprüfstand für PKW CAP9010

Rollen

Beschreibung
Der CAP9010 ist eine multifunktionale 3‑Methoden-Prüfbank für leichte Fahrzeuge und vereint Rollenbremsenprüfstand, Stoßdämpferprüfstand und Spurprüfstand. Für Werkstätten und Prüforganisationen entwickelt, verfügt die Bank über einen verzinkten Stahlrahmen und epoxidbeschichtete Aluminiumwalzen für Korrosionsschutz und hohe Haftung. Das Federbeinmodul arbeitet mit einem geräuscharmen, langlebigen Variator und der Messmethode EUSAMA. Geliefert wird ein abgesetzter Schaltschrank und ein CPU-Board von CAPELEC. Die PTI-Software (S9010NC) führt den Anwender; Fernsteuerung und Telewartung sind per drahtlosem Touchscreen und Fernbedienung möglich.

Hauptmerkmale

• Brems-, Stoßdämpfer- und Spurprüfung in einer Multifunktionsbank
• Kompaktes Design, anpassbar an die meisten Bauwerke und Werkstattgruben
• Bedienstation: Totem mit PC, Touchscreen und drahtloser Fernbedienung
• PTI-Prüfverfahren S9010NC
• Verzinkter Stahlrahmen für aggressive Umgebungen (Wasser, Sand, Salz)
• Epoxidbeschichtete Aluminiumwalzen: leicht, korrosionsbeständig, hohe Haftung
• Remote-Wartung und Fernunterstützung möglich
• Optionen: Sanftanlauf, Walzenstopp, 4WD-Modus / Rückwärtslauf

Bedienoberfläche und Zubehör

• Totem-PC mit 22" Touchscreen (Standard); 27" Touchscreen optional
• Drahtloser Bluetooth-Schrittzähler (Option CAP9010-PED)
• Drahtloser Touchscreen für Fernbedienung und Fernunterstützung
• Abgesetzter Schaltschrank für einfachen Zugang und Wartung

Technische Daten
Bremsenprüfstand
Abmessungen: 232 x 69 x 28 cm
Rahmen: verzinkter Stahl
Max. Achslast: 4 t
Motoren: 3,7 kW
Walzengeschwindigkeit: 5 km/h
Messbereich: 0–750 daN
Prüfweg: 80–220 cm
Walzen: Aluminium mit Epoxidbeschichtung, hohe Haftung
Schrittzähler: Bluetooth (drahtlos)
Stromversorgung: 230/400V, 50Hz

Stoßdämpferprüfstand
Abmessungen: 232 x 43 x 28 cm
Rahmen: verzinkter Stahl
Frequenzbereich: 0–25 Hz
Max. Achslast: 4 t
Motoren: 3 kW
Prüfmethode: EUSAMA (drei Dehnungsmessstreifen pro Platte)
Prüfweg: 80–220 cm
Stromversorgung: 230/400V, 50Hz

Spurprüfstand
Abmessungen: 73 x 52 x 7 cm
Rahmen: verzinkter Stahl
Messbereich: ±20 m/km
Max. Achslast: 4 t

Software & Normen
Software: PTI-Verfahren S9010NC zur Steuerung des Prüfablaufs
Zertifizierungen: CDC 4A
Kommunikationsprotokolle: GIEG LAN, OTC LAN

Optionen & kompatibles Zubehör

• CAP9000-RF Satz Freilaufröllchen
• CAP9000-RFE versenkter Freilaufröllchen-Satz mit Epoxy-Schutzabdeckung
• CAP9000-TE Satz für erweiterten Prüfweg
• PRO03017 fahrbare Bodenplatte 4 Räder
• CAP9010-SST Sanftanlauf
• CAP9010-27N 27" Bildschirm
• CAP9010-BLO Walzenstopp
• CAP9500EX Dezelerometer
• CAP9010-PED Bluetooth-Schrittzähler
• CAP9010-FWD 4WD-Modus
• Bauadapter PRO03175 (2350 x 360) und PRO03176 (2350 x 180)

Technische Spezifikationen

• Modell: CAP9010
• Typ: 3‑Funktionen Rollenprüfstand für leichte Fahrzeuge (Bremsen, Suspension, Spur)
• Bremsenprüfstand Abmessungen: 232 x 69 x 28 cm
• Stoßdämpferprüfstand Abmessungen: 232 x 43 x 28 cm
• Spurprüfstand Abmessungen: 73 x 52 x 7 cm
• Rahmenmaterial: verzinkter Stahl
• Walzen: Aluminium mit Epoxidbeschichtung
• Max. Achslast (alle Module): 4 t
• Bremsenprüfstand Motorleistung: 3,7 kW
• Stoßdämpferprüfstand Motorleistung: 3 kW
• Walzengeschwindigkeit: 5 km/h
• Bremsmessbereich: 0–750 daN
• Frequenzbereich Suspension: 0–25 Hz
• Prüfweg (Bremsen & Suspension): 80–220 cm
• Spurmessbereich: ±20 m/km
• Stromversorgung: 230/400V, 50Hz
• Schnittstelle: ergonomisches Totem, 22" Touchscreen (Standard)
• Software: PTI-Verfahren S9010NC
• Remote-Wartung: verfügbar
• Optionen: Sanftanlauf, Walzenstopp, 4WD-Modus, Bluetooth-Schrittzähler, Röllchen-/Weg-Kits, Bauadapter
• Zertifizierungen: CDC 4A
• Protokolle: GIEG LAN, OTC LAN
