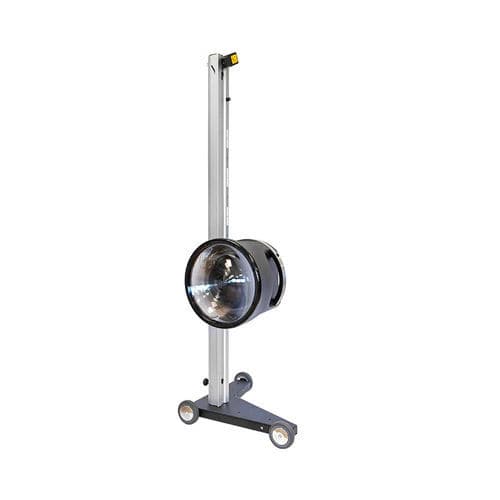

Scheinwerfer-Einstellgerät CAP2700

Produktbeschreibung
Das CAP2700 ist ein Scheinwerfereinstellgerät für Prüfstellen, Werkstätten und Hersteller. Es vereint eine XL‑Linse, die Ergonomie des Smart Control und die S2700‑Software, um moderne Lichtsysteme zu messen, zu validieren und einzustellen.

Hauptmerkmale

• Extra‑große Linse kompatibel mit Halogen, Xenon, Bi‑Xenon, LED, Bi‑LED und Laser
• Smart Control‑Griff mit integrierter Bestätigungstaste für Einhandbedienung
• S2700‑Software mit Remote‑Anzeige und Eingabe über PC
• Touchscreen und digitale Messung mit Inklinometer‑Kompensation
• Erweiterte Konnektivität: WiFi (a/b/g/n/ac) und RJ45
• Schneller Wartungszugang zu Elektronikmodulen; langlebige Lithium‑Batterie (Betrieb während Laden möglich)

Ausführliche Beschreibung
Die x2,5 XL‑Linse des CAP2700 bietet eine kurze Brennweite in einem kompakten Gehäuse und ermöglicht die Bewertung von extra‑breiten Optiken, adaptiven und intelligenten Scheinwerfern. Die Messung ist vollständig digital und wird in Echtzeit vom Inklinometer kompensiert.

Das Smart Control‑System zentralisiert die Bestätigung am Griff: Der Bediener hält das Gerät mit einer Hand, positioniert es und bestätigt Vorgänge schnell. Die S2700‑Schnittstelle erhöht Komfort und Produktivität mit einem intelligenten Zentriersystem und Remote‑PC‑Support.

Das Gehäusedesign ermöglicht eine schnelle Wartung und einen einfachen Zugriff auf Kalibrierung und Elektronikmodule, wodurch Vor‑Ort‑Einsätze und Fernunterstützung erleichtert werden.

Messmodi

• Freie Messung für Werkstattprüfungen
• Verfahrensmodus für Fahrzeuginspektion oder Vorprüfung
• Werks‑Einstellmodus für Matrixscheinwerfer in Werkstätten

Optionen

• Schienen für leichte (VL) oder schwere Fahrzeuge (PL)
• Räder für Schienen
• Exzenter für Räder
• Radbremse

Einsatzgebiete

• Fahrzeuginspektion: Prüfung der Beleuchtungskonformität; Abblendlicht-, Fernlicht‑ und Nebelscheinwerfer‑Tests
• Werkstätten & Garagen: Überprüfung der Optikgeometrie, Kontrolle der Lampenintensität, Einstellung der Scheinwerfer
• Hersteller & Industrie: Überprüfung der Einstellungen und Geometrie in Produktion oder Werkstatt

Kommunikationsprotokolle & Zulassungen

• ASA Net
• GIEG Lan
• OTC Lan
• Zulassung: UTAC

Technische Daten

• Einstellungen: Abblendlicht, Fernlicht, Nebelscheinwerfer
• Messungen: Cut‑off; Seitenabweichung; Yaw angle; Roll angle; Lichtintensität
• Konnektivität: WiFi a/b/g/n/ac; RJ45
• Gewicht: 25 kg
• Abmessungen: 640 x 720 x 1890 mm
• Batterie: langlebige Lithium‑Batterie
• Ladezeit: 4 Stunden (Betrieb während Laden möglich)
• Cut‑off‑Toleranz: -6 / +6 % (±0,2%)
• Seitenabweichung: -10 / +10 %
• Yaw & roll angle: -90 / +90°
• Lichtintensität: Lux 0–200 lx; 0–125 000 kcd
