Bluetooth-Diagnosekoffer CAP41 series

Anzeige von FehlercodesMotorECU

Produktübersicht

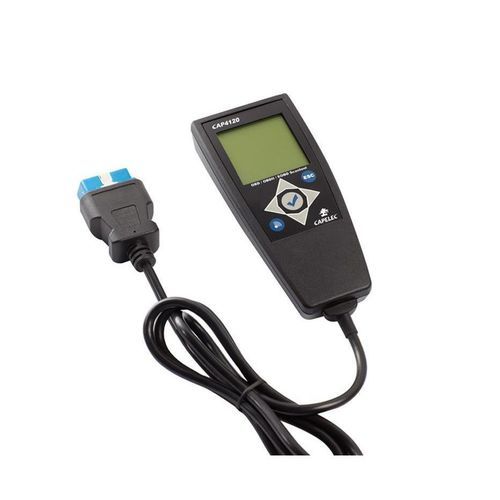

Die CAP4120 und CAP4150 sind autonome EOBD-Diagnosegeräte, die ECU-Fehlercodes lesen und speichern sowie Live-Parameter anzeigen, indem sie sich mit den Bordsteuergeräten verbinden. CAP4120 ist für Pkw (leichte Fahrzeuge) ausgelegt; CAP4150 unterstützt Pkw und schwere Nutzfahrzeuge.

Hauptmerkmale

• Autonomes EOBD/OBD-II Diagnosegerät
• Integriertes LCD-Display zur lokalen Anzeige
• Zugriff auf ECU-Live-Daten (Drehzahl, Fahrgeschwindigkeit, Öltemperatur etc.)
• Schnelle Diagnosezeit (typisch unter 1 Minute)
• Lesen und Speichern von DTCs (Fehlercodes)
• Datenübertragung via Bluetooth
• Unterstützt OTC LAN Kommunikationsprotokoll

Fahrzeugkompatibilität

• Benzin- und Dieselmotoren
• CAP4120: leichte Fahrzeuge (PKW)
• CAP4150: leichte und schwere Fahrzeuge (PKW und LKW)

Technische Daten (Kurz)

• Stromversorgung: 12 / 24 V DC
• Unterstützte Protokolle:

• ISO 9141-2 (5‑Baud)
• ISO 9141-2 (Fast)
• ISO/DIS 14230-4 (Keyword 2000) (5‑Baud)
• ISO/DIS 14230-4 (Keyword 2000) (Fast)
• ISO/DIS 11519-4 (SAE J1850) PWM
• ISO/DIS 11519-4 (SAE J1850) VPW
• ISO/DIS 15765-4 (CAN)
• SAE J1939 (WWH)

Optionen

• CAP1000-IMPRS — thermischer Drucker (kabelgebunden)
• CAP1000-IMPBT — thermischer Drucker (kabellos)
• PRO02386 — Schutzhülle
• CAP4120-ADI — Drucker-Anschlussadapter

Einsatz / Anwendung

• CAP4120 — Lesen von DTCs und ECU-Daten bei leichten Fahrzeugen
• CAP4150 — Lesen von DTCs und ECU-Daten bei leichten und schweren Fahrzeugen

Normen / Zulassungen

• CDC6A
• PV N° 06/09215/B
• PV N° 06/09216/B
• PV N° 07/03451/B
• NFR10025

Merkmale / technische Spezifikationen

• Modelle: CAP4120 (leichte Fahrzeuge), CAP4150 (leichte und schwere Fahrzeuge)
• Stromversorgung: 12 / 24 V DC
• Anzeige: integriertes LCD
• Konnektivität: Bluetooth-Übertragung und OTC LAN Protokoll
• Funktionen: Lesen und Speichern von DTCs, Zugriff auf ECU-Live-Daten (Drehzahl, Geschwindigkeit, Öltemperatur etc.)
• Unterstützte Protokolle: ISO 9141-2 (5‑Baud & Fast), ISO/DIS 14230-4 (Keyword 2000 5‑Baud & Fast), ISO/DIS 11519-4 (SAE J1850 PWM & VPW), ISO/DIS 15765-4 (CAN), SAE J1939 (WWH)
• Verfügbares Zubehör: kabelgebundene/kabellose Thermodrucker, Schutzhülle, Druckeranschlussadapter
