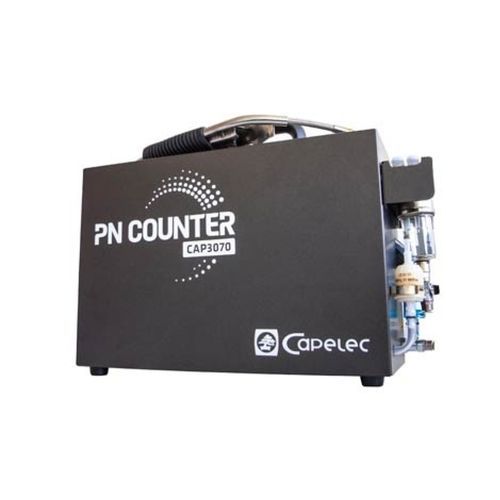

Gaspartikelzähler CAP3070

elektronisch

Kurzbeschreibung
Der CAP3070 ist ein Partikelzählgerät (PN) für Hauptuntersuchungen und Werkstätten. Er nutzt die Extended Diffusion Charging (ExtDC)-Technologie und ein patentiertes Direktstrom-Zellendesign, wodurch schnelle, reproduzierbare Messungen bei geringem Wartungsaufwand möglich sind. Das Gerät kann eigenständig oder integriert mit Gas-/Opazitätsmodulen betrieben und von Windows- oder Android-Terminals (PC, Tablet, Smartphone) gesteuert werden.

Konformität und Zulassungen
Genehmigt: NMI / METAS / PTB; weitere nationale Zulassungen in Vorbereitung.

Wesentliche Vorteile

• Geführter, schneller Messablauf (typischer Test ≤ 30 s)
• Wartungsarmes Anti-Ruß-Design ohne Verbrauchsflüssigkeiten
• Großer Dynamikbereich und hohe Reproduzierbarkeit
• Positionsunabhängige, vibrationsunempfindliche Messung
• Kein Druckluftbedarf und keine Verdünnung erforderlich
• Klare PASS/FAIL-Anzeige und druckbarer Prüfbericht
• Beheizte Sonden: kurz (1 m) oder lang (4 m)

Technologie und Messprinzip
ExtDC lädt Partikel am Sensoreingang elektrostatisch auf und misst den daraus resultierenden Strom am Ausgang. Vorteile: keine Verbrauchsflüssigkeiten, unempfindlich gegenüber Ausrichtung und Vibrationen, keine Verdünnung und kein Druckluftbedarf.

Betriebliche Vorteile
Der CAP3070 misst im Leerlauf (ohne Freilaufbeschleunigung), was Prüfzeit, Lärm und Motorbelastung reduziert. Die Direktstrom-Zelle verringert Verschmutzung und erhöht die Verfügbarkeit. Das Gerät liefert eine eindeutige PASS/FAIL-Auswertung zum Filterzustand (intakt, gerissen, manipuliert) und lässt sich über PC, Tablet oder Smartphone mit Windows/Android steuern.

Leistung

• Messbereich: 5.000 – 5.000.000 Partikel/cm3
• Auflösung: 1.000 Partikel/cm3
• Reaktionszeit: < 10 s (T0 → T95)
• Spannung: 230 V / 110 V

Optionen

• CAP4350: EOBD / OBFCM-Adapter
• CAP8533 / CAP8535: Drehzahlsensor-Optionen

Zusätzliche Informationen
Das Anti-Ruß-Design und die Venturi-gestützte Probenahme minimieren Wartung und Verbrauchsmaterialien und ermöglichen einen durchgehenden Betrieb in Prüfeinrichtungen und Werkstätten. Der CAP3070 erfüllt europäische Anforderungen zur PN-Messung und liefert ein eindeutiges PASS/FAIL-Ergebnis.

Technische Daten

• Modell: CAP3070
• Messtechnologie: Extended Diffusion Charging (ExtDC)
• Messart: Particle Number (PN) für Fahrzeugabgase
• Messbereich: 5.000 – 5.000.000 Partikel/cm3
• Auflösung: 1.000 Partikel/cm3
• Reaktionszeit: < 10 s (T0 → T95)
• Netzspannung: 230 V / 110 V
• Beheizte Sonden: 1 m oder 4 m
• Kein Druckluftbedarf
• Positionsunabhängige Messung
• Unempfindlich gegenüber Stößen und Vibrationen
• Schnittstelle / Steuerung: Windows- und Android-Terminals (PC, Tablet, Smartphone)
• Ergebnisformat: Klarer PASS/FAIL und druckbarer Prüfbericht
• Zulassungen: NMI / METAS / PTB
• Optionen: CAP4350 (EOBD/OBFCM-Adapter), CAP8533/CAP8535 (Drehzahl)
