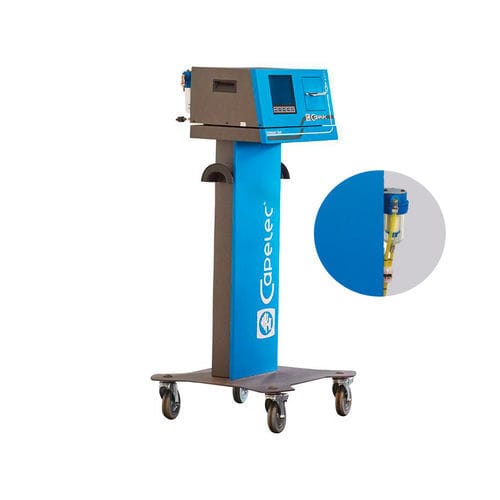

Abgasanalysator CAP3201 G

KohlenwasserstoffdampfCO2/02CO

Overview
Entwickelt für Werkstätten und Prüfstellen, misst das CAP3201 die Emissionen von Benzin-, LPG- und CNG-Motoren: Pkw, Mofas, Motorräder, leichte Nutzfahrzeuge und Gabelstapler. Der Dual‑Modus erlaubt Vorprüfungen oder Abgasanalyse (Mehrgasanalyse und technische Prüfung). Prüfberichte können auf dem integrierten Thermodrucker ausgegeben werden. Das Gerät ist erweiterbar mit optionalen Modulen und Zubehör wie Drehzahlmessung, EOBD und Trübungszelle für kombinierte Benzin-/Dieselprüfungen.

4 gas concentration

• Kohlenwasserstoffe (HC)
• Sauerstoff (O2)
• Kohlenmonoxid (CO)
• Kohlendioxid (CO2)

Main features

• LCD-Bildschirm
• Integrierter Thermodrucker
• Mobiler Trolley
• Drehzahlsensoren: induktiv und piezo (Optionen)
• NOx‑Analysefunktion (Option)

Technical data (summary)

• Dual‑Modus: Diagnose und Fahrzeuginspektion (PTI)
• Messgrößen: HC, O2, CO, CO2
• Aufheizzeit: < 9 Minuten bei 0°C (1 Minute Minimum) für optimale Leistung
• Betriebstemperatur: -10°C bis 55°C
• Ansprechzeit: < 5 Sekunden
• Umgebungsdruckbereich: 750 mBar bis 1150 mBar
• Lambda‑Bereich: 0 bis 9,99

Measurement, transmission and accessories

• CAP8533: Drehzahlmodul (Vibration), RPM
• CAP8520: Batterie‑Tacometer, RPM
• CAP1330: IR‑Fernthermometersonde
• PRO0303: Fernhalterung für Gasanalysatorsonde

Approvals and certifications

• MID (Directive 2014/32/EU)
• OIML R 99
• ISO 3930
• BAR97 (bench)

Communication protocols

• ASA Net
• GIEG Lan
• OTC Lan

Applications

• PTI / Fahrzeuginspektion: Überprüfung gesetzlicher Emissionsgrenzen
• Werkstätten und Garagen: Verbrennungsprüfung und Emissionskontrolle
• Hersteller & Industrie: Verifikation von Emissionsgrenzwerten

Characteristics / technical specifications

• Modell: CAP3201 G
• Brand: Capelec
• Produkttyp: Autonomer Abgasanalysator
• Gemessene Gase: HC, O2, CO, CO2
• Betriebstemperatur: -10°C bis 55°C
• Aufheizzeit: < 9 Minuten bei 0°C (1 Minute Minimum)
• Ansprechzeit: < 5 Sekunden
• Luftdruckbereich: 750 mBar bis 1150 mBar
• Lambda‑Wert: 0 bis 9,99
• Anzeige: LCD
• Drucker: Integrierter Thermodrucker
• Mobilität: Mobiler Trolley
• Drehzahlmessung: Induktive und Piezo‑Sensoroptionen (CAP8533 / CAP8520)
• Optionale Funktionen: NOx‑Analyse, Trübungszelle (für kombinierte Benzin/Diesel‑Analyse)
• Zulassungen: MID (2014/32/EU), OIML R99, ISO 3930, BAR97 (bench)
• Kommunikation: ASA Net, GIEG Lan, OTC Lan
