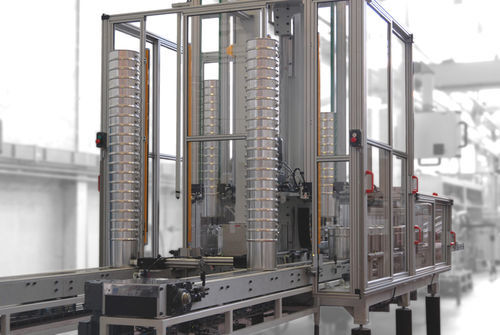

Palettierer mit Stapelmaschine

Eimerservogesteuertvollautomatisch

Übersicht
Eine Dosen-/Eimer-Produktionslinie endet typischerweise mit Stapel- und Palettierprozessen. Für Sabatier‑Sequelinien empfängt der Bodypack-Stapler die Eimer über ein Einlaufförderband und überführt sie zu einer Indexierstation, um Eimer und Griffe konsistent auszurichten. Die Einheit erzeugt stabile Stapel konischer Eimer, bereit für nachfolgende Palettierer. Als Anbieter kompletter Lösungen installiert Sabatier bewährte Palettiersysteme von vertrauenswürdigen Drittanbietern.

Funktionen und Vorteile — Bodypack Stapler

• Einlaufförderer mit Indexierstation zur sicheren Orientierung von Eimern und Seitengriffen
• Stapeln konischer Eimer zur Erzeugung ordentlicher, transportfähiger Stapel für die Palettierung
• Zentrale Steuerung mit Rezeptverwaltung und synchronisierten servogetriebenen Achsen
• Vollautomatische Höhenverstellung jeder Station; Höhenparameter werden in Rezepten gespeichert für schnelle Formatwechsel
• Voll elektrische Bewegung: kein Hydrauliköl und 20%–50% Einsparung des Stromverbrauchs gegenüber hydraulischen Maschinen

Vielseitig — kompatible Eimer- und Griffarten

• Basic curl Profil
• Curl-crushing Profil
• Tulip Profil
• Metallbügel
• Kunststoffbügel
• Metallgriffe
• Nur Ohren

Moderne Steuerung
Ein zentrales Touchscreen-Bedienfeld für Betrieb, Einstellung und Rezeptverwaltung. Alle Achsen sind synchronisiert und servogetrieben. Wartung und Diagnose sind direkt vom Bedienfeld abrufbar. Inching-Modus erleichtert Wartung und Fehlersuche. VPN-Fernzugriff für Support verfügbar.

Vollautomatische Höhenverstellung
Jede Station führt die Höhenverstellung in wenigen Sekunden automatisch durch. Verschiedene Höhenparameter werden in Rezepten gespeichert, um Umrüstzeiten zu verkürzen.

Voll elektrische Bewegung
Hydraulikfreie Bewegung eliminiert das Risiko einer Ölkontamination und reduziert den Energieverbrauch um 20%–50% gegenüber hydraulischen Systemen.

Industrie 4.0
Fernunterstützung und Stillstandsüberwachung über die Webanwendung SAB-LINK. Ein E-Katalog wird mit neuen Maschinen geliefert, um Ersatzteilidentifikation und Zugriff auf technische Dokumentation zu erleichtern.

Maschinentypen (Beispiele)
Bodypack 20 Stacker – Einzelbahn | Max. Produktion [cpm]: 40 | Dose/Eimer Ø [mm]: 240 – 328 | Company Brand: Sabatier
Bodypack 5 Stacker – Einzelbahn | Max. Produktion [cpm]: 45 | Dose/Eimer Ø [mm]: 150 – 200 | Company Brand: Sabatier
Bodypack 5 Stacker – Doppelbahn | Max. Produktion [cpm]: 60 | Dose/Eimer Ø [mm]: 150 – 200 | Company Brand: Sabatier
Bodypack 20 Stacker – Doppelbahn | Max. Produktion [cpm]: 50 | Dose/Eimer Ø [mm]: 240 – 328 | Company Brand: Sabatier
Third Palletizer (Beispielserie für Palettierer) | Company Brand: Palettierer-Zulieferer von Drittanbietern

Technische Daten

• Serien: Bodypack Stacker; Third Palletizer
• Steuerung: zentrales Touchscreen, Rezeptspeicherung, Wartung & Diagnose, VPN-Fernzugriff, Inching-Modus
• Bewegung: voll elektrisch, servogetriebene Achsen, kein Hydrauliköl
• Automatische Höhenverstellung: Parameter pro Rezept gespeichert für schnelles Nachstellen
• Produktionsbereiche (Beispiele): Bodypack 20 Einzelbahn – bis zu 40 cpm; Bodypack 5 Einzelbahn – bis zu 45 cpm; Bodypack 5 Doppelbahn – bis zu 60 cpm; Bodypack 20 Doppelbahn – bis zu 50 cpm
• Unterstützte Durchmesser (Beispiele): 150 – 328 mm Ø je nach Modell
• Kompatible Eimer/Griffarten: basic curl, curl-crushing, tulip profile, Metallbügel, Kunststoffbügel, Metallgriffe, nur Ohren
• Energieeinsparung: 20%–50% geringerer Stromverbrauch vs hydraulische Maschinen
