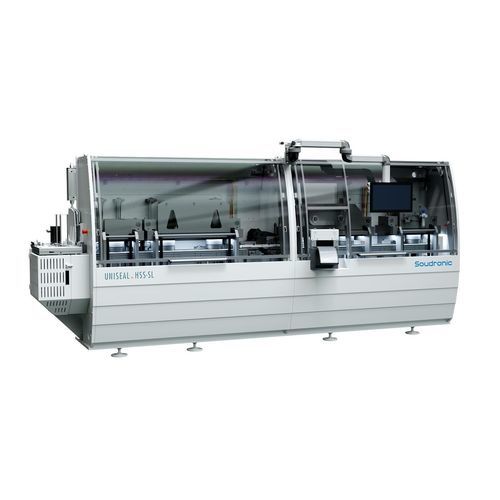

Kontinuierliches Heißsiegelgerät UNISEAL HSS-SL

automatischfür vorgeschnittene ÖffnungenFolien

Übersicht
Die UNISEAL HSS-Baureihe bietet Heißsiegelung mit optional integrierter Ringformung für Peel-off-Deckel und eignet sich für Zwei- und Dreiteil-Dosenhersteller. Verfügbar als UNISEAL HSS-SL (Einschienen-Ausführung) und als Mehrbahn-Konfigurationen (bis zu 3 Bahnen). Die Anlagen fertigen Verbund- oder Aluminium-Deckel mit Durchsatzraten von bis zu 600 Deckeln/Minute, abhängig von Konfiguration und Materialien. Konstruktion ermöglicht schnelle Formatwechsel, einfachen Zugang für Rüsten und Wartung sowie Optionen für anspruchsvolle Deckeltypen.

Kurzüberblick

• UNISEAL HSS-SL einschl. für geringe bis mittlere Kapazität; Mehrbahn-Versionen für höhere Durchsätze.
• Deckel­durchmesser 52–189 mm (UNISEAL-Varianten); HSS-SL: 65–127 mm.
• Leistung: bis zu 200 epm (HSS-SL) bzw. bis zu 600 epm (Mehrbahn) je nach Bahnen und Material.
• Kompatibel mit Stahl- oder Aluminium-Schalen und Aluminium- oder Verbundfolien.

Hohe Flexibilität

• Programmierbare, reproduzierbare Maschinenparameter für schnelle Formatwechsel.
• Schneller Zugriff auf Schlüsselkomponenten und Werkzeuge für Wartung und Rüsten.
• Geeignet für anspruchsvolle Produkte: POE mit Aluminium-Schalen, nicht-runde Formen, Verbundfolie.

Kompakte Stellfläche

• Maschine und Schaltschrank auf einem Rahmen montiert für vereinfachte Inbetriebnahme.
• Optimierte Anordnung für begrenzte Produktionsflächen.

Steuerung und Bedienung

• Steuerungseinheit mit integriertem mehrsprachigen Benutzerhandbuch im Display.
• Rüstmodus: sichere Langsamfahrt mit Zwei-Hand-Bedienung im Schalttafelbereich.
• Stufenlose Einstellung der Siegelkraft für gleichbleibende Siegelqualität.

Wartung und Zuverlässigkeit

• Zentral­schmierung serienmäßig für kritische Komponenten.
• Servicepositionen an allen Stationen und Schnellwechsel-Werkzeuge zur Minimierung von Stillstandzeiten.
• Schnellverschlüsse an Unterwerkzeugen und Schnelllöser an oberen Siegelwerkzeugen und Folienstanzwerkzeugen.

Folie und Endnutzer‑Optionen

• Pneumatische Feder-Elemente für Folien­schnitt serienmäßig.
• Verschiedene Laschen-Designs und Fingerhole-Optionen (Fingerhole nur für Trockengüter).
• Endöffnungsgeometrien einschließlich D‑Form und integrierter Löffel­nivellierung.
• Option transparente Verbundfolie für Einsicht; Aluminium-Deckel als Alternative (bei Aluminium reduzierte Produktion).
• Curl-Geometrien: C-curl für trockene Produkte, R-curl für nasse/sterilisierte/aggressive Inhalte (R-curl oberhalb des Curls versiegelt, um Schnittkante vom Inhalt zu trennen).

Digital & Monitoring

• Soudronic Insights Ready: Basis‑Dashboard mit Live‑Produktionsstatistiken, Maschinenstatus, Effizienz, Top‑Fehlern, Produktionszählern und Ereignisprotokoll.

Optionen

• Tab Fixing Unit (TFU) für Klebepunktapplikation und TFU‑Bandtypen für trockene und retortierbare Produkte.
• Alternativen zur Laschenbefestigung: Laschenversiegelung (erfordert versiegelbaren Punkt auf Folie) oder Hotmelt (nur trockene Produkte).
• Induktionssystem zur Vorwärmung des Rings für maximale Geschwindigkeit; automatische Schalenzuführung; automatische Stapel­einheit mit Endzähler und Trenneinjektor.
• Wasser­kühlgerät nach Soudronic‑Spezifikation; Energieverbrauchsmeßausrüstung zur Anzeige in mySoudronic Insights.

Zubehör

• Offline‑Drucktester zur kontinuierlichen Überwachung der Peel‑Off‑Deckel‑Leistung.
• TFU Offline‑Station für Bandwechsel, Wartung und Funktionsprüfungen zur Reduktion von Ausfallzeiten.
• Ladevorrichtung für Membranrollen zur Lagerung mehrerer Rollen für schnellere Wechsel.

Maschinentypen (Zusammenfassung)
UNISEAL HSS-SL | 1 Bahn | 65–127 mm | Prod. max. 200 epm | Siegelzyklen bis 200 /min | Schale: Stahl oder Aluminium | Folie: Aluminium oder Verbund | Ringstärke 0,14–0,25 mm | Platzbedarf 5200 x 3200 x 3100 mm
UNISEAL Multi‑lane | 1–3 Bahnen | 52–189 mm | Prod. bis 600 epm | Zyklen bis 200 /min | Schale: Stahl oder Aluminium | Folie: Aluminium oder Verbund | Ringstärke 0,14–0,25 mm | Platzbedarf 5200 x 3200 x 3100 mm

Technische Daten

• Modell: UNISEAL HSS-SL (Einbahn) oder UNISEAL Mehrbahn‑Varianten.
• Produktionskapazität: HSS‑SL bis 200 epm; Mehrbahn bis 600 epm (konfigurationsabhängig).
• Siegelzyklen: bis zu 200 Zyklen/min (abhängig von Ring-/Membran‑Genauigkeit und Material).
• Deckeldurchmesser: HSS‑SL 65–127 mm; Mehrbahn 52–189 mm.
• Ringstärke: 0,14–0,25 mm. Materialien: Ring aus Stahl oder Aluminium; Folie aus Aluminium oder Verbund.
• Platzbedarf (L x B x H): 5200 x 3200 x 3100 mm.
• Umgebungsbedingungen: 10–35 °C; Luftfeuchte bis 75 %.
• Standardausstattung: Zentralschmierung, stufenlose Siegelkraftverstellung, Schnellwechselwerkzeug, integrierte Steuerung/Handbuch, Servicepositionen.
• Optionen/Zubehör: TFU, TFU Offline‑Station, Induktions‑Ringvorheizung, automatischer Schalen­einzug, Stapel‑Einheit, Wasserkühlung, Energieverbrauchsmessung, Offline‑Drucktester, Membranrollen‑Ladegerät.
