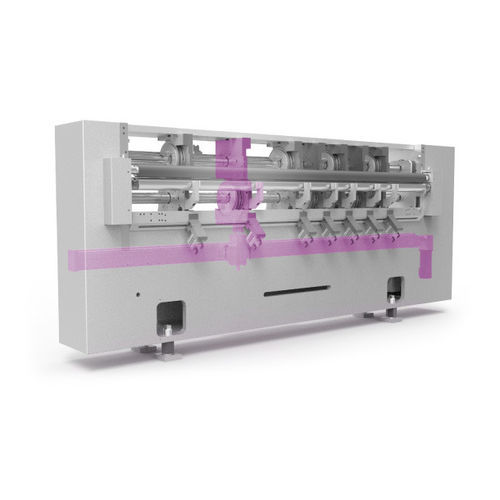

Spaltmaschine für Aluminiumfolie PowerCUT series

Folieautomatisch

Überblick
Was Vielseitigkeit, Präzision, Zuverlässigkeit und Produktionsgeschwindigkeit betrifft, sind unsere Slitter führend. In einer typischen Dosenkörper-Produktionslinie ist der Slitter die erste Stufe des Fertigungsprozesses. Er schneidet bedruckte und lackierte Metallbleche in Körperblanks der benötigten Größe. Die Ergänzung um eine Blankstapel-Transfereinheit erhöht die Effizienz des Slitters zusätzlich. Unsere Slitter werden kundenspezifisch von unserer italienischen Tochtergesellschaft Ocsam Cepak s.r.l und der Schweizer Can Man AG gefertigt. Sie sind sehr robust, ermöglichen einfache, schnelle Umstellungen auf unterschiedliche Blankformate und gewährleisten außerordentliche Präzision.

Baureihen (Auswahl)

• TSN — Fokus: Leistung. Produktionsleistung [Blätter/min]: 10 – 50. Durchmesser [mm]: 45 – 370. Blechbreite [mm]: 550 – 1200. Blechlänge [mm]: 550 – 1200. Blechstärke [mm]: 0.10 – 0.40. Streifen: 1 – 7.
• PowerCUT — Fokus: Flexibilität. Produktionsleistung [Blätter/min]: 10 – 40. Durchmesser [mm]: 45 – 370. Blechbreite [mm]: 550 – 1200. Blechlänge [mm]: 550 – 1200. Blechstärke [mm]: 0.10 – 0.40. Streifen: 1 – 7.
• Single Slitter — Fokus: Flexibilität. Produktionsleistung [Blätter/min]: 10 – 50. Blechbreite [mm]: 550 – 1200. Blechlänge [mm]: 550 – 1200. Blechstärke [mm]: 0.12 – 0.40. Streifen: 1 – 12.
• Guillotine Slitter — Fokus: Flexibilität. Produktionsleistung [Blätter/min]: 5 – 30. Blechbreite [mm]: 650 – 1150. Blechlänge [mm]: 450 – 1100. Blechstärke [mm]: 0.14 – 0.40. Streifen: 2 – 20.

Funktionen und Vorteile — PowerCUT
BIG8 Monoblock-Schneidköpfe
Die neu entwickelten großformatigen Schneidwerkzeuge, integriert in hochpräzise Gehäuse, sind jetzt nachschleifbar und ermöglichen dank eines vollautomatischen Positioniersystems einen Formatwechsel innerhalb weniger Minuten.

Superflex
PowerCUT ist in 3 Versionen erhältlich: Classic (beide Schneidvorgänge werden von mechanisch geklemmten MAWAG-Schneidern ausgeführt), Flex (schneller Wechsel für den Höhen-Schnitt mit BIG8 Monoblock-Schneidköpfen) und Superflex (beide Vorgänge mit vollautomatischen BIG8-Schneidköpfen ausgestattet).

Revolutionäre Ausrichtmethode
Die neu gestaltete Tischplatte 2 kann die meisten Blechgrößen mit einer Geschwindigkeit von 40 Blättern pro Minute verarbeiten; die verbesserte Handhabung reduziert Dellen in dünnem und weichem Material.

Kratzfreie Blechführung
Konstant geführte Bleche; Wegfall von Fallstangen, Stufenplatten, Einzugsfinger und Chaindogs. Magnetförderer sorgen für einen schonenden und sicheren Transport von Blechen, Streifen und Blanks.

Schleifroboter
Autonomer Schleifroboter für sicheres, vollautomatisches Schärfen der Messer mit Absaugsystem für Schleifstaub; der Bediener positioniert die Schleifeinheit, verlässt den Gefahrenbereich und startet den automatisierten Prozess.

Sicherheit + Zugänglichkeit
Integrierte Scanner-Sicherheitsvorrichtung mit zwei einstellbaren Scanbereichen zum Auslösen einer Warnung (Pause) oder eines Not-Aus, wodurch sperrige Abdeckungen vermieden werden und gleichzeitig die Sicherheit gewährleistet bleibt.

80 % Reduzierung des Abschnittsvolumens
Abschnittsschneider zerkleinern Abschnitte, um Verstopfungen zu verhindern; verbleibender Abschnitt ist klein und handhabbar; magnetischer Abschnitts-Förderer optional verfügbar.

Soudronic Insights Ready
Basis-Dashboard mit zeitlich begrenzten Live-Produktionsstatistiken auf Maschinen- und Komponentenebene:

• Maschinenstatus
• Effizienz
• Top-5-Fehlerstatistiken
• Produktionszähler
• Ereignisprotokoll

Maschinentypen — ausgewählte Beispiele
PowerCUT SuperFLEX
Produktionsleistung: Bis zu 40 Blätter/min
Durchmesser [mm]: 45 – 370
Blechbreite [mm]: 550 – 1200
Blechlänge [mm]: 550 – 1200
Blechstärke [mm]: 0.10 – 0.40
Streifen: 1 – 7
Blank-Höhe min.: 50 mm mit klassischen Rollenmessern (52 / 56 mm mit BIG8 Monoblock-Schneidköpfen)
Formatwechsel Ø: Vollautomatisch mit BIG8 Monoblock-Schneidköpfen
Formatwechsel Höhe: Vollautomatisch mit BIG8 Monoblock-Schneidköpfen, ohne Blank-Sammler
Formatwechsel (Maschine, ohne Messer): 10 Minuten
Messer-Einstellungen: 8 min / klassisches Messerpaar; 0 min / pro BIG8 automatisiert
Formatwechsel Blank-Sammler: 10 – 20 min je nach Anzahl der Schneidköpfe
Netzanschluss: 3 x 400 V + Schutzleiter, 50 / 60 Hz
Sicherung & Leistung: 3 x 25 A, 7 kVA
Druckluft & Verbrauch: 6 bar, 45 m³/h

PowerCUT FLEX
Produktionsleistung: Bis zu 40 Blätter/min
Durchmesser [mm]: 45 – 370
Blechbreite [mm]: 550 – 1200
Blechlänge [mm]: 550 – 1200
Blechstärke [mm]: 0.10 – 0.40
Streifen: 1 – 7
Blank-Höhe min.: 50 mm mit klassischen Rollenmessern (52 / 56 mm mit BIG8 Monoblock-Schneidköpfen)
Formatwechsel Ø: 8 Minuten pro klassisches Messerpaar
Formatwechsel Höhe: Vollautomatisch mit BIG8 Monoblock-Schneidköpfen, ohne Blank-Sammler
Formatwechsel (Maschine, ohne Messer): 10 Minuten
Formatwechsel Blank-Sammler: 10 – 20 min je nach Anzahl der Schneidköpfe
Netzanschluss: 3 x 400 V + Schutzleiter, 50 / 60 Hz
Sicherung & Leistung: 3 x 25 A, 7 kVA
Druckluft & Verbrauch: 6 bar, 45 m³/h

Zubehör (Auswahl)

• Digitale Walzenschneider-Einstelleinheit — präzise, schnelle Einstellung der Messer für die erste und zweite Schneidoperation.
• Walzenschneider-Schleifgerät — auf Slitter-Rahmen montiert, um Walzenschneider vor Ort zu schleifen; mindestens einmal jährlich empfohlen, um Grate und schlechte Schnitte zu vermeiden.
• Body Blank Measuring BBM 1250 — Offline-Messung der Blanks zur Sicherstellung der Schnitttoleranzen.
• Abfallförderer (NTR 800, NTR 300) — Fördererbreiten und -konfigurationen für erste oder zweite Schneidoperation; Optionen für Abschnittsschneider und Blank-Sammler.
• Angetriebener Rollenförderer — platziert mit Gabelstapler bereitstehende zuschneidende Bleche in den Slitter-Downstacker.

Technische Daten

• Produktionsleistung (typische Bereiche): 5 – 50 Blätter/min je nach Baureihe und Modell.
• Durchmesserbereich: 45 – 370 mm (je nach Baureihe).
• Blechbreite: 550 – 1200 mm (modellabhängig).
• Blechlänge: 450 – 1200 mm (modellabhängig).
• Blechstärke: 0.10 – 0.40 mm (je nach Baureihe/Modell).
• Anzahl Streifen: 1 – 20 (je nach Maschinentyp; typisch PowerCUT: 1 – 7).
• Blank-Höhe min.: ~50 mm mit klassischen Rollen; 52 / 56 mm mit BIG8 Monoblock-Schneidköpfen.
• Formatwechsel (Maschine ohne Messer): typischerweise 10 Minuten; Messerpaarwechsel oder vollautomatische BIG8-Wechsel variieren (0 min pro BIG8 automatisiert / 8 min pro klassisches Messerpaar).
• Netzanschluss: 3 x 400 V + Schutzleiter, 50 / 60 Hz (typisch).
• Sicherung & Leistung (Beispiel): 3 x 25 A, ~7 kVA (typisch PowerCUT).
• Druckluft & Verbrauch (typisch): 6 bar, ~45 m³/h.
• Optionen: BIG8 Monoblock-Schneidköpfe (nachschleifbar, automatisierte Positionierung), Magnetförderer für kratzfreie Handhabung, Abschnittsschneider mit Volumenreduzierung, autonomer Schleifroboter, Soudronic Insights Konnektivität für Live-Produktionskennzahlen.
