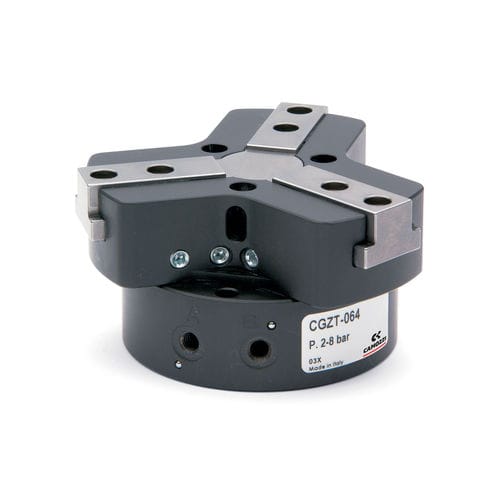

Pneumatikgreifer CGZT series

zentrisch3 Backenfür Materialumschlag

Die neuen Pneumatikgreifer der Serie CGZT zeichnen sich durch eine sehr präzise Kraftübertragung und einen hohen Wirkungsgrad aus bei hohen Schließkräften, Kompaktheit, geringstem Gewicht und hoher Wiederholgenauigkeit. Die Serie ist in 7 verschiedenen Durchmessern (40, 50, 64, 80, 100, 125 und 160 mm) und 3 verschiedenen Ausführungen (doppeltwirkend, einfachwirkend NO- und NC-Funktion) verfügbar und bietet für jede Greifaufgabe die geeignete Lösung. Eine Version zum Greifen von Blechen (Niederhalter) ist ebenfalls verfügbar. Diese Serie ist besonders für den Einsatz mit modernsten kollaborativen Robotern und Gantry-Systemen wie Pick & Place, Materialfluss und Be-/Entladen bei Werkzeugmaschinen geeignet. Betrieb - Einfachwirkend (NO, NC), doppeltwirkend Baugrößen - 40, 50, 64, 80, 100, 125, 160 mm Kraftübertragung - Kniehebel Anschlüsse - M3 (40), M5 (50, 64, 80), G1/8 (100, 125, 160) Betriebsdruck - 2 ÷ 8 bar (doppeltwirkend), 4 ÷ 8 bar (einfachwirkend) Betriebstemperatur - 5°C ÷ 60°C (Standard); 5°C ÷ 130°C (Hochtemperaturversion) Lagertemperatur - -10°C ÷ 80°C Max. Betriebsfrequenz - 5 Hz (Ø 40, 50, 64 mm), 3 Hz (80 mm), 2 Hz (Ø 100, 125 mm), 1 Hz (160 mm) Wiederholgenauigkeit - ≤ 0.02 mm Austauschbarkeit - 0.1 mm Medium - Gefilterte Druckluft Klasse 7.4.4 gemäß ISO 8573-1. Im Falle von geölter Luft empfehlen wir Öl gemäß ISO VG 32 und die Schmierung nicht zu unterbrechen. Schmierung - > 10 Mio Schaltspiele Gleitzonen nachfetten mit Molykote DX Kompatibilität - ROHS Zertifizierung - ATEX (II2G Ex h IIC T4 Gb II2D Ex h IIIC T120° Db -20°C≤Ta≤70°C). Werkstoffe - Frei von PTFE, Silikon und Kupfer
