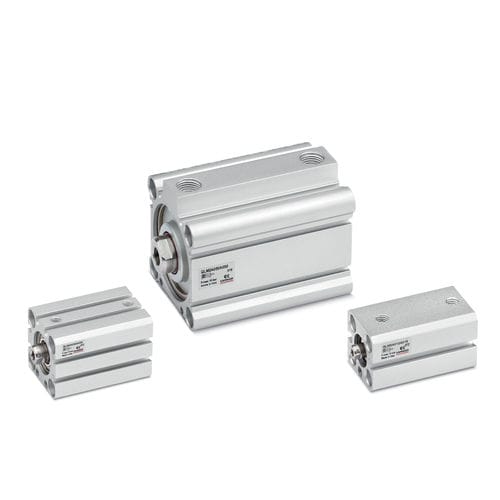

Pneumatikzylinder QL
mit MagnetkolbendoppeltwirkendEdelstahl

Pneumatikzylinder
Pneumatikzylinder
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
pneumatisch
Technologie
mit Magnetkolben
Konfigurierung
doppeltwirkend
Material
Edelstahl, Aluminium
Anwendungsbereich
für Nahrungsmittel, für Materialumschlag
Weitere Eigenschaften
kompakt, Leichtbauweise
Hub

Max: 300 mm
(11,811 in)

Min: 5 mm
(0,197 in)

Druck

Max: 10 bar
(145 psi)

Min: 1 bar
(14,5 psi)

Schaftdurchmesser

Max: 50 mm
(2 in)

Min: 12 mm
(0 in)

Umgebungstemperatur

Max: 80 °C
(176 °F)

Min: 0 °C
(32 °F)

Beschreibung

Die Kurzhubzylinder sind in 7 verschiedenen Durchmessers von ø 12 mm bis ø 100 mm verfügbar. Die Serie QL eignet sich durch ihr geringes Gewicht besonders für Anwendungen, bei denen die Masse des Zylinders mit bewegt wird. Ihre kompakte Bauweise ermöglicht den Einsatz in engen Bauräumen. Bei speziellen Konstruktionsanforderungen können diese Zylinder mit zwei unterschiedlich großen Fußbefestigungen verwendet werden. Bauart - Kompakt, Profilrohr, magnetische Positionsabfrage möglich Betrieb - doppeltwirkend Werkstoffe - Körper: Aluminium eloxiert Kolbenstange: Edelstahl gerollt Kolbendichtung: NBR Kolbenstangendichtung: PU Befestigungsart - Fußbefestigung, am Gehäuse Medium - Gefilterte, ölfreie Luft Klasse 7.8.4 gemäß ISO 8573-1. Im Falle von geölter Luft empfehlen wir die Verwendung von Öl ISO VG 32 und die Schmierung nie zu unterbrechen. Baugröße - ø 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 Schaltelemente - Mod. CSC
