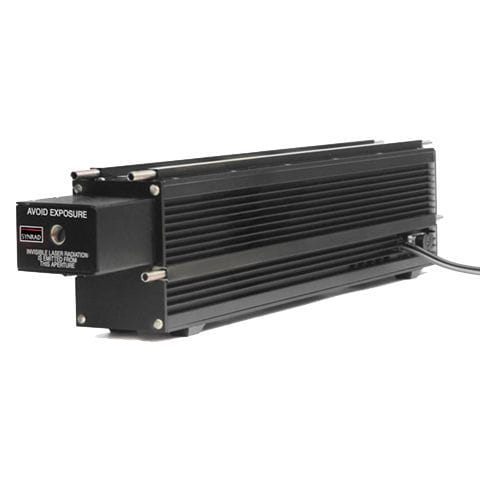

Leistungskontrollsystem 48

LaseroptischClosed-Loop

Das System umfasst einen Strahlsammler und ein Closed-Loop-Regelsystem zur Stabilisierung der Ausgangsleistung der wassergekühlten 48-1 CO2-Laser. Das Closed-Loop-System arbeitet mit dem UC-2000 Laser Controller. Die Leistung des Systems liegt typischerweise bei ±2 %. Der Strahlsammler und das Closed-Loop-Kontrollsystem sind werkseitig installiert und arbeiten mit dem UC-2000 Lasercontroller zusammen. Die Stromversorgung des Systems erfolgt über einen Wandsteckertransformator, der 24 VDC liefert. Ein Strahlteiler im Inneren des Probenehmers lenkt 8 % des Ausgangsstrahls auf einen Diffusor und einen Thermo-Pile-Detektor um. Das Signal des Thermopile-Detektors wird innerhalb des Probenahmegehäuses auf einen Signalpegel von 1 bis 12 V verstärkt. Ein ferngesteuertes Steuergerät erzeugt ein 5-kHz-Signal mit variablem Tastverhältnis, um eine konstante Durchschnittsleistung des Lasers zu gewährleisten. Auf kundenspezifischer Basis kann die Steuerfrequenz auf 20 kHz erhöht werden, um die optische Welligkeit zu verringern.
