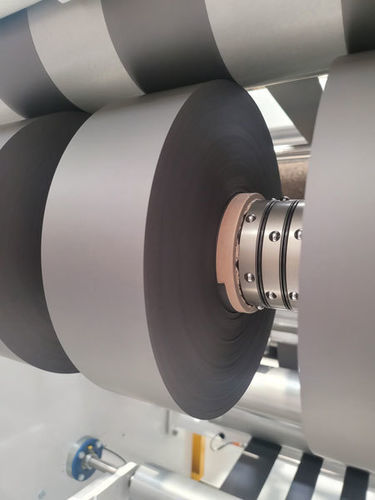

Automatischer Rollenschneider

kompaktHochgeschwindigkeitmodular

Maßgeschneiderte Elektrodenschneider für Gigafactories, Pilotlinien oder Labormaßstab
Wir bieten eine komplette Palette speziell entwickelter Schneider mit unterschiedlichen Ausgangskapazitäten und Automatisierungsgraden, die auf Ihre Bedürfnisse abgestimmt sind. Unsere flexiblen und zuverlässigen Elektrodenschneider wurden entwickelt, um Mutterrollen von Elektrodenmaterialien (Anode und Kathode), beschichtetem Kupfer oder beschichtetem Aluminium in Streifen von 70 mm bis 90 mm Breite zu verwandeln und sie auf individuellen Kernen aufzuwickeln.

• Infinity | Gigafactory: Non-Stop (Turmtyp) & Hochgeschwindigkeitsausrüstung für Gigafactory-Betrieb
• Alpha | Pilotlinie: Kompakte, vielseitige und anpassbare Ausrüstung. Einfach zu bedienen, erfüllt alle Anforderungen der Pilotlinie
• Astrée | Labormaßstab: Für den F&E-Maßstab gewidmet. Sehr kompakter Schneider für die Produktentwicklung

Hauptmerkmale der Schneidemaschinen

• Einfache Produkteinfädelung & Messerwechsel
• Hochwertige und präzise Ausrüstung, die alle unsere spezifischen Systeme für sehr präzise Führung und Bahnspannungsregelung umfasst
• Geschlossener Regelkreis für Abwickeln und Aufwickeln
• Angepasste Abwickelstation je nach Werkstattorganisation, um die Handhabung zu erleichtern und Zeit zu sparen
• Möglichkeit des halbautomatischen Spleißens für einen schnellen Neustart
• Individuelle und angetriebene Messerhalter
• Einstellbarer Wickelwinkel für Produktzufuhr und -abfuhr
• Spezifische Schneidstation zur Reduzierung des Grat-Effekts
• Spezifische Geräte für schnelle Ausrichtung und Reinigung der Schneider
• Möglichkeit der Integration eines Oberflächenreinigungssystems
• Möglichkeit der Fehlererkennung und geometrischen Messung
• Spezielle Streifenführung zur Minimierung von Abfallkanten
• Aufwicklung in versetzter Position

Schneidemaschine für Kupferfolien

• Foliendicke: 6µm bis 22µm
• Mutterrolle: bis Ø 1 200 mm & 6 000 kg
• Arbeitsbreite: bis 1 600 mm
• Geschwindigkeit: für eine Betriebsgeschwindigkeit von bis zu 200 m/min ausgelegt
• Fertige Rollen: bis Ø 600 mm & 2 000 kg pro Welle

Diese Linie könnte auch mit einem Lochdetektionssystem ausgestattet werden
Schneider für Elektrodenmaterialien

• Foliendicke: 6µm-15µm für Kupfer und 9µm-25µm für Aluminium
• Beschichtung: kontinuierlich oder intermittierend und längs oder quer
• Beschichtungsdicke: 0-300µm pro Seite
• Mutterrolle: bis Ø 850 mm & 2 500 kg
• Arbeitsbreite: bis 1 300 mm
• Geschwindigkeit: bis 200 m/min
• Fertige Rollen: bis Ø 850 mm & 1 300 kg
• Aufwicklung auf zwei Reibungswellen

Unsere Elektrodenschneider sind mit unserem patentierten wellenlosen Doppelrotationsabwickler ausgestattet und können je nach Werkstatt auf 1 oder 2 Ebenen konfiguriert werden. Diese Ausrüstung könnte auch mit einem Vision-System angeboten werden
Anwendungen

• Kathoden und Anoden für Lithium-Ionen- und Festkörperbatterien:
  • Metallfolien vor der Beschichtung
  • Kupferbeschichtete Anode, beidseitig beschichtet
  • Beschichtete Aluminiumkathode, beidseitig beschichtet

Merkmale / technische Spezifikationen

• Schnittbreite: 70mm bis 90mm
• Foliendicke: 6µm-22µm (Kupfer), 9µm-25µm (Aluminium)
• Mutterrollendurchmesser: bis zu 1,200 mm (Kupfer), bis zu 850 mm (Elektrodenmaterialien)
• Mutterrollen-Gewicht: bis zu 6,000 kg (Kupfer), bis zu 2,500 kg (Elektrodenmaterialien)
• Arbeitsbreite: bis zu 1,600 mm (Kupfer), bis zu 1,300 mm (Elektrodenmaterialien)
• Fertige Rollendurchmesser: bis zu 600 mm (Kupfer), bis zu 850 mm (Elektrodenmaterialien)
• Fertige Rollen-Gewicht: bis zu 2,000 kg pro Welle (Kupfer), bis zu 1,300 kg (Elektrodenmaterialien)
• Geschwindigkeit: bis zu 200 m/min
• Beschichtungsdicke: 0-300µm pro Seite
• Aufwicklung: auf individuellen Kernen oder zwei Reibungswellen
• Optional: Lochdetektionssystem, Oberflächenreinigungssystem, Vision-System, Fehlererkennung und geometrische Messung
• Anwendungen: Lithium-Ionen- und Festkörperbatterie-Elektroden (Anode/Kathode), Metallfolien vor der Beschichtung, kupferbeschichtete Anode, beschichtete Aluminiumkathode
