Speicherprogrammierbare Steuerung SPS / mit integriertem E/A V2495

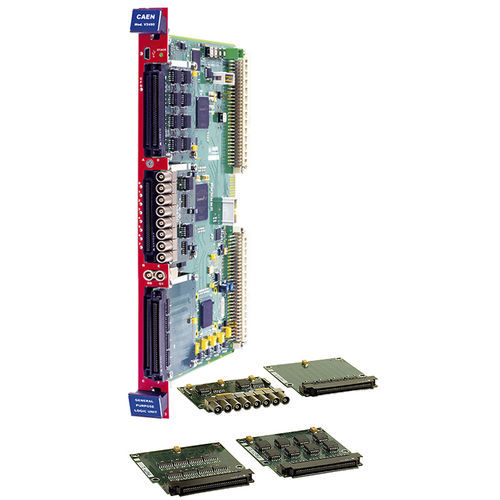

Vom Benutzer anpassbare FPGA-Einheit LVDS/ECL/PECL-Eingänge (differenziell) 64 Eingänge, erweiterbar auf 162 (mit 32 Ausgängen) 32 Ausgänge, erweiterbar auf 130 (mit 64 Eingängen) 32 unabhängige programmierbare Gate- und Delay-Generatoren 3 Erweiterungssteckplätze für Piggyback-Board Mini-USB 2.0 Anschluss Übersicht Die V2495 ist eine universell programmierbare FPGA- und I/O-Einheit, die in einem 6HE-VME-Modul mit einer Einheit untergebracht ist. Das Board ist eine geeignete Lösung für die Implementierung von digitalen Funktionen wie Koinzidenz, Triggerlogik, Gate- und Delay-Generator, Input/Output-Register und mehr. Die Architektur der V2495 basiert auf dem User-FPGA (Altera Cyclone V 5CGXC4, 50K Logikelemente), das direkt mit den Frontplatten-I/Os (bis zu 162 Eingänge und bis zu 130 Ausgänge) und einem internen lokalen Bus verbunden ist. Die V2495 kann "on the fly" über den VME-Bus oder direkt über den Mini-USB-Anschluss an der Frontplatte gesteuert und programmiert werden. Ein kostenloses Software-Tool ermöglicht das einfache Hochladen der kundenspezifischen Firmware auf das User-FPGA. Der V2495 wird durch 32 interne Delay-Leitungen ergänzt, die zur Erzeugung programmierbarer Gate- und Delay-Signale verwendet werden können. Die Kanalschnittstelle kann durch Hinzufügen von bis zu drei unabhängigen Huckepack-Karten (es gibt 3 Erweiterungssteckplätze, die mit dem User-FPGA verbunden sind) frei erweitert werden, wobei zwischen den fünf verfügbaren Typen gewählt werden kann: A395A 32 LVDS/ECL/PECL-Eingangskanäle A395B 32 LVDS-Ausgangskanäle A395C 32 ECL-Ausgangskanäle A395D 8 NIM/TTL-Eingangs-/Ausgangskanäle A395E 8 analoge 16-Bit-Ausgangskanäle Somit kann die Mod. V2495 eine maximale Anzahl von 194 E/A-Kanälen erreichen.
