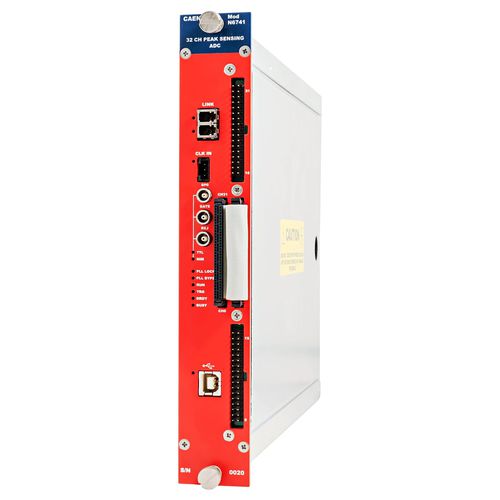

Industrie-Stromgleichrichter N6741

nIM-Modul mit 1 Einheit 1k, 2k, 4k 8k, 16k ADC mit Spitzenwertmessung 32 Eingangskanäle, single-ended, mit 68-poligem ERNI-SMC-Stecker (Zin: 2,5 kΩ) Akzeptiert positive und negative Eingänge 4 Vpp oder 8 Vpp Skalenendbereich per Software wählbar (3,75 Vpp und 7,5 Vpp bei aktivierter gleitender Skala) Common-Gate-Modus (32 Kanäle gleichzeitig umsetzbar) mit linearer Gate-Breite oder per Software programmierbar Geringe Totzeit (ca. 50 ns nach Schließen des vorherigen Gates) Sliding-Scale-Algorithmus zur DNL-Reduzierung Nullunterdrückung mit programmierbarer Schwelle Multi-Ereignis-Puffer (1024 Ereignisse) USB2.0 und Optical Link (CAEN CONET proprietäres Protokoll) Kommunikationsschnittstellen Windows- und Linux-Treiber, C- und LabVIEW-Bibliotheken, Demo-Software Firmware durch den Benutzer aktualisierbar Übersicht Der N6741 ist ein Digital Peak Sensing ADC, der zu einer neuen Generation von Detektorauslesesystemen gehört, die auf einer gemischt analog-digitalen Erfassungskette basieren, die eine hohe Kanaldichte (32 Kanäle) und eine geringe Totzeit kombiniert. Die FLASH-ADC-Architektur ermöglicht eine extrem niedrige Umwandlungszeit der Impulsspitze, so dass neue Umwandlungen in weniger als 50 ns nach dem Schließen der vorherigen Gates stattfinden. Die Wandlungsverstärkung reicht von 1k bis zu 16k Kanälen mit einer niedrigen differentiellen Nichtlinearität (DNL) dank der Gleitenden Skala. Der FPGA empfängt das typische langsame Signal von einem ladungsempfindlichen Vorverstärker, gefolgt von einem Formverstärker (z. B. CAEN N1068), und identifiziert die Impulsspitze innerhalb eines Gatters mit Hilfe von digitalen Filtern. Die Erfassung ist für alle Kanäle gleich und erfolgt, sobald das GATE ankommt.
