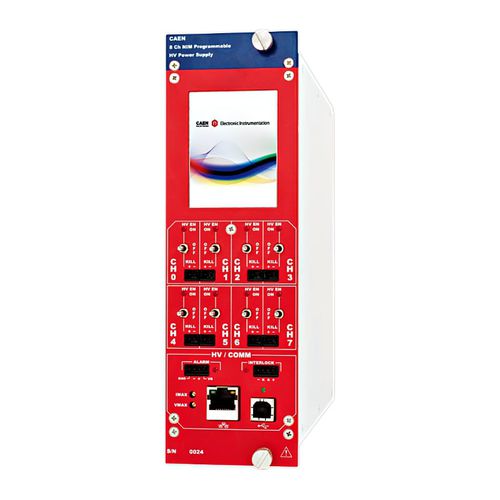

E/A-Stromversorgungsmodul N8034

8 unabhängige Kanäle in einem 2U NIM-Modul 6 kV / 1 mA Ausgangsbereich Kanäle mit entweder positiver oder negativer Polarität SHV-Koaxial-Ausgangsanschlüsse Geringe Restwelligkeit Unter-/Überspannungsalarm, Überstrom- und Maximalspannungsschutz Verriegelungslogik für Platinenfreigabe und Einzelkanalabschaltung 5 nA Strommonitor-Auflösung (mit x10 Imon-Zoom: 500 pA) 2.8″ Farb-Touchscreen-Display Lokale und Fernsteuerung (USB2.0/Ethernet) Software-Tools für einfache Kanalverwaltung Übersicht Das Mod. N8034 bietet 8 unabhängige 6 kV/ 1 mA-Kanäle in einer doppelt so breiten NIM-Mechanik. Jeder Kanal kann eine maximale Spannung von 6 kV und einen maximalen Strom von 1 mA liefern. Das Gerät ist mit positiven, negativen und "gemischten" (4 positive und 4 negative) Kanälen erhältlich. Die Ausgänge der Kanäle werden über SHV-Anschlüsse bereitgestellt. Die HV-Ausgangs-RAMP-UP- und RAMP-DOWN-Raten können unabhängig für jeden Kanal im Bereich von 1÷500 V/s in 1 V/s-Schritten gewählt werden. Das Modul hat eine Iset-Auflösung von 5 nA. Die Steuerung des Moduls kann entweder lokal über ein 2,8″-Touchscreen-Grafik-LCD-Farbdisplay mit einer völlig neu gestalteten Benutzeroberfläche oder aus der Ferne über USB 2.0 oder Ethernet erfolgen. Zur Steuerung dieser Geräte steht ein kompletter Satz von Software-Tools zur Verfügung; der Benutzer kann Low-Level-Bibliotheken, LabVIEW-Treiber und grafische Anwendungssoftware frei herunterladen. Darüber hinaus ist eine integrierte Webschnittstelle (in Kürze) verfügbar, über die das Modul einfach gesteuert werden kann, ohne dass eine Software auf einem PC installiert werden muss. Der Benutzer kann den Status des Moduls überwachen und die HV-Parameter für jeden Kanal in Echtzeit konfigurieren.
