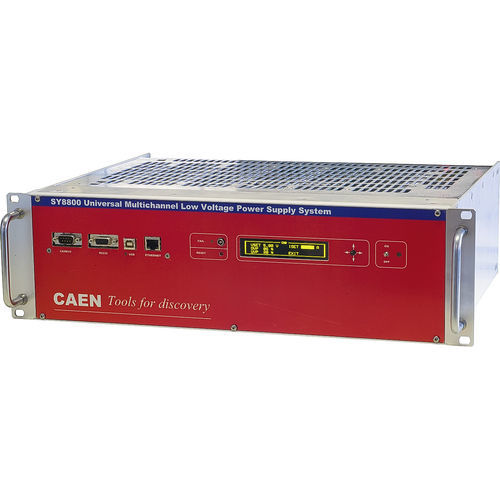

Digitale Stromversorgungseinheit SY8800

analog

Werkseitig konfiguriertes Baukastensystem 5 freie Steckplätze für Stromversorgungsmodule 3U x 19″ x 35 cm Kastengröße Schwimmende Kanäle Lokale und Fernsteuerung Fernsteuerung über Ethernet, USB, CANBUS und RS232 Maximale Ausgangsleistung: 2,5kW @ 220Vac, 1,5kW @ 115Vac Bis zu 8 unabhängige Kanäle Geräuscharm Verfügbare Module: 2÷7V 550W (110A@5V) 1 Steckplatz 2÷7V 1100W (220A@5V) 2 Steckplätze ±7÷16V 550W (23A@±12V) 1 Steckplatz ±7÷16V 1100W (46A@±12V) 2 Steckplätze ±20÷28V 550W (11A@±24V) 1 Steckplatz ±20÷28V 1100W (22A @±24V) 2 Steckplätze 10 mV Spannungseinstellung/Überwachungsauflösung 100/200 mA Auflösung der Stromeinstellung/Überwachung (2÷7V) 20/40mA Stromeinstellung/Überwachungsauflösung (±7÷16V/±20÷28V) Einzelner Kanal ON/OFF und TRIP Sense-Leitungen für die Rückgewinnung des Spannungsabfalls 4 Analogeingänge, 4 Digitaleingänge, 4 Digitalausgänge Eingebaute Lüfter für vertikale Kühlung Übersicht Das Mod. SY8800 ist ein erdfreies Niederspannungsnetzteil mit hoher Dichte, das für die Versorgung von rauscharmer Elektronik mit mittleren und hohen Strömen ausgelegt ist. Bislang wurden sechs Module entwickelt: 2÷7V 550W (typ. 110A@5V) 2÷7V 1100W (typ. 220A@5V) ±7÷16V 550W (typ. 23A @±12V) ±7÷16V 1100W (typ. 46A @±12V) ±20÷28V 550W (typ. 11A@± 24V) ±20÷28V 1100W (typ. 22A@± 24V) Das System ist werkseitig konfiguriert. Das System ist mit Remote Sensing Lines ausgestattet, um den Spannungsabfall über die Anschlusskabel zu kompensieren. Die Sicherheitsmerkmale umfassen: Über- und Unterspannungsschutz, wenn die Ausgangsspannung vom programmierten Wert abweicht Programmierbare maximale Kanalausgangsspannung (VOVP): der Kanal wird abgeschaltet, wenn seine Ausgangsspannung VOVP überschreitet
