3D-Kamera

mit MikrofonarraysakustischIndustrie

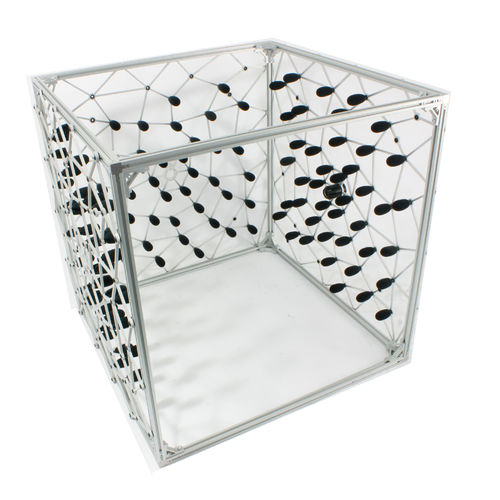

Die akustische Kamera mit dem 3D Mikrofonarray wird für das räumliche 3D Beamforming eingesetzt. Das Messobjekt befindet sich im Array, anschliessend wird das 3D Beamforming durchgeführt. Mit nur einer Messung kann das akustische Abstrahlverhalten des Messobjektes räumlich dargestellt werden. Abhängig von der Messaufgabe werden zwischen 40 und 576 Mikrofone eingesetzt. Auch die Arraygröße kann variieren, von 40 cm x 40 cm x 40 cm bis zu 250 cm x 250 cm x 250 cm Gittergerüsten oder der Ausstattung eines gesamten Raumes über die Integration der Mikrofone in/an die Wand. Größe der akustischen Kamera von 400 mm bis zu 5000 mm oder sogar ganze Räume z.B. Freifeldraum Spezifikationen der akustischen Kamera <33 dB bis 120 dB mit bis zu 40 dB Dynamik Anzahl der Mikrofone der akustischen Kamera 40 - 560 MEMS-Mikrofone, 24 bit Auflösung, Abtastrate 48 kHz, Frequenzbereich 10 Hz - 24 kHz empfohlener Frequenzbereich für die akustische Kamera ab 50 Hz mit den Beamforming-Verfahren; darunter mit verringerter Auflösung Fertigungsmaterial der akustischen Kamera Aluminium Die Noise Inspector Software ist die Standardlösung zur Visualisierung von Geräuschquellen. Die anwendungsorientierte Software führt Sie sicher von der Erfassung über die Analyse hin zur Speicherung und Reporting der akustischen Daten. •Online- und Offline-Analyse •Akustik-Foto und Akustik-Video •Viele HD Algorithmen: Beamforming, EVOB, CLEAN SC, MUSIC, Capon, DAMAS, Real 3D Beamforming,... •Frequenzanalyse und Zeit-Frequenzanalyse (Sonogramm) •Akustische Gewichtungen (A, B, C) oder linear bewertete Darstellungen •Offene Schnittstelle zu Matlab für eigene Algorithmen
