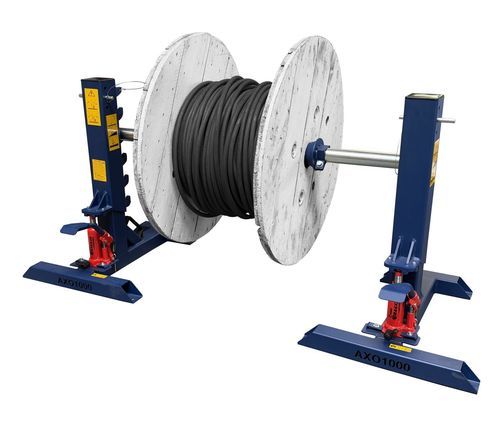

Abwickler für Spulen AXO 1000

Spulemanuellauf dem Boden platziert

Übersicht
Hydraulische Abrollständer 1 t (Paar)

Anwendung
Der AXO 1000 ist zum Abwickeln von Trommeln auf der Baustelle oder in der Werkstatt vorgesehen. Er besteht aus 2 Ständern und einer Achse Ø 48 mm mit Zentriervorrichtungen.

Für Trommel

• Durchmesser: 500 bis 1200 mm
• Maximale Breite: 1000 mm
• Maximales Gewicht: 1 t

Hauptmerkmale

• Fußpumpe
• Achse mit einseitig selbstschmierendem Gleitlager und konischen Zentriern
• Leichter Transport dank Griff an jedem Ständer
• Stahl mit Epoxidfinish, blau

Abmessungen und Gewicht

• Abmessungen eines Ständers: L 650 x B 400 x H 1360 mm
• Gewicht je Ständer: 71,5 kg
• Gesamtgewicht: 188 kg

Installation
Vor der Aufwickelmaschine; Bodenbefestigung verpflichtend.

Referenz
Code EAX010-10N

Technische Daten

• Trag-/Hubkapazität: 1 t
• Achse Ø: 48 mm
• Anzahl Ständer: 2
• Zentrierung: konisch
• Lager: beidseitig selbstschmierendes Gleitlager
• Pumpe: Fußpumpe
• Material: Stahl mit Epoxidfinish
• Farbe: blau
• Abmessungen pro Ständer (L x B x H): 650 x 400 x 1360 mm
• Gewicht je Ständer: 71,5 kg
• Gesamtgewicht: 188 kg
• Geeignet für Trommel-Durchmesser: 500–1200 mm
• Maximale Trommelbreite: 1000 mm
• Befestigung: feste Bodenmontage erforderlich (vor der Aufwickelmaschine)
