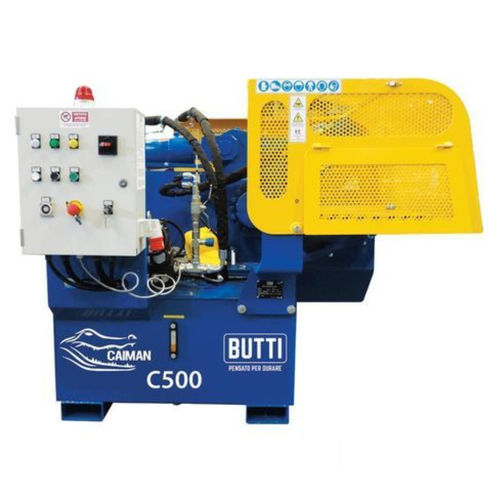

Hydraulikschere

für Stahlschrottfür Kabelfür Metall

Beschreibung
Die CAIMAN-Scheren sind professionelle hydraulische Maschinen, konzipiert zum Trennen von ferrometallischen Werkstoffen und Kupferkabeln in Schrottaufbereitungs- und Metallverarbeitungsanlagen. Sie bieten kontrollierte Schneidzyklen, Bedienerschutz und industrielle Komponenten für reproduzierbare Ergebnisse in Recycling- und Abbrucharbeiten.

Betrieb
Das Material wird manuell durch eine seitliche Schutzklappe eingeführt und durch eine Niederhalter-Presse fixiert, um das Werkstück während des Schnitts zu stabilisieren. Der Schneidzyklus wird über ein Bediener-Präsenz-Pedal ausgelöst, das die fortlaufende Kontrolle durch den Bediener gewährleistet.

Maschinenaufbau

• Hauptrahmen mit Hydrauliktank
• Schneidwerk
• Niederhalter-Gruppe zur Werkstückfixierung
• Schutz der Schneidzone
• Bediener-Präsenz-Fußschalter
• Elektrisches Schaltschrank
• Drehstrom-Versorgungssystem

Sicherheit und Zykluskontrolle

• Industriell ausgelegte robuste Konstruktion
• Doppelte Sicherheit mit verstärkter Arbeitsplatte
• Einstellbarer Stopp für Stangen
• Schutz der Schneidzone verhindert Zugriff auf Gefahrenbereiche und schaltet die Maschine bei geöffneter Schutzvorrichtung automatisch ab
• Sofortstopp über Notausschalter
• Bediener-Präsenz-Fußsteuerung
• Hochfeste Schneidklinge
• Hydraulischer Niederhalter zur Stabilisierung des Materials
• Hochdruck-Hydrauliksystem
• Schaltschrank mit Notaustaste
• Für den Einsatz durch einen einzelnen Bediener ausgelegt

Stromversorgung und Betrieb

• Elektrische Versorgung: 400 V – 50 Hz
• Arbeitszyklus: manuell
• Schnittweg über Mikroeinstellungen einstellbar

Schnittkapazität
Die Kapazitäten beziehen sich auf Baustahl S275JR und gelten für vier Querschnittsarten: Flachstahl, Rundstahl, Quadratrohr und Rohr.

Tabelle Schnittkapazität (Modell | Blattlänge (mm) | Elektromotor (kW) | Schneidkraft (t) | Druck (bar) | Leerzyklen | Tankinhalt (lt) | Abmessungen (mm) | Gewicht (kg))
869C150 | 150 | 3 | 17 | 220 | 12 | 80 | 1100x800x1300 | 600
869C250 | 250 | 4 | 50 | 180 | 15 | 120 | 1350x900x1300 | 700
869C340 | 340 | 4 | 55 | 220 | 15 | 170 | 1500x1200x1340 | 1300
869C500 | 500 | 7,5 | 94 | 250 | 15 | 170 | 1750x1280x1400 | 1600
869C500X | 500 | 7,5 | 120 | 240 | 13 | 200 | 1760x1280x1420 | 1650
869C600 | 600 | 7,5 | 94 | 320 | 5 | 180 | 2000x1300x1500 | 1800
869C600X | 600 | 7,5 | 120 | 320 | 5 | 180 | 2000x1300x1500 | 1800

Anwendungsbereiche
Schrottverwertung und Recycling, Schrottaufbereitungsanlagen, Sammel- und Rückgewinnungszentren, metallurgische Industrie, industrielle Abbrucharbeiten, Bearbeitung von Eisenwerkstoffen.

Besonderheiten / Technische Spezifikationen

• Hydraulischer Niederhalter bei allen Modellen; Modell 869C150 mit hydraulischem und manuellem Niederhalter
• Hydrauliksystem ausgelegt für hohe Schneidkräfte
• Bediener-Präsenz-Fußsteuerung
• Schaltschrank mit Notaustaste
• Drehstromversorgung 400 V – 50 Hz
• Schnittweg über Mikroeinstellungen einstellbar
• Für intensiven Industrieeinsatz und Ein-Personen-Bedienung ausgelegt
