Druckkalibrator TRANS CAL 7281

DrehmomentLadungWägezellen

Übersicht

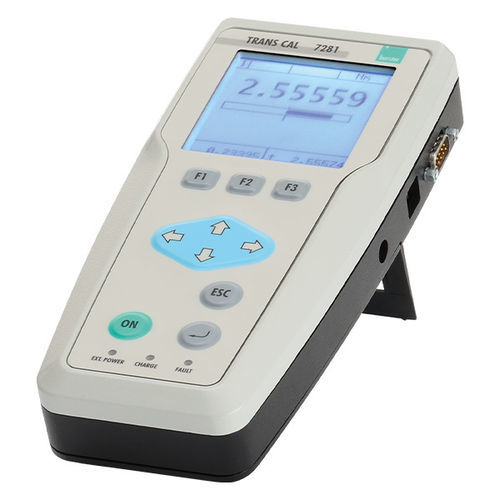

Der TRANS CAL 7281 ist ein mobiles Kalibrier- und Prüfgerät mit höchster Präzision für mechanische und elektrische Größen. Es ist für Vor-Ort-Kalibrierungen und Referenzmessungen ausgelegt und kann optional mit DAkkS- oder Werkskalibrierschein als Referenzmessgerät geliefert werden.

Kurzbeschreibung
Das Gerät lässt sich mit Batterie (Standard oder wiederaufladbar) mobil betreiben oder über ein externes Netzteil längere Zeit stationär verwenden. In Verbindung mit passenden Sensoren bildet es eine flexible Referenzmesskette für Kraft, Drehmoment, Druck oder Weg.
Unterstützte Sensortypen: Dehnungsmessstreifen (DMS), potentiometrische Sensoren und Transmitter mit normierter Spannungsausgang (±5 V / ±10 V).
Ein grafisches LCD zeigt den Messwert, über eine Balkenanzeige die mechanische oder elektrische Aussteuerung des Eingangs und bei bedarf auch über oder Unterscheidung eines eingestellten Schwellwertes.
Integrierte Funktionen: Datenlogger, tarierter Wert, unterer/oberer Grenzwert Komparator mit Bewertungsausgabe


Erweiterte Funktionen
Optional bietet das Gerät auch einen Sensortests, einen DMS-/Wheatstone-Simulator und eine Präzisionsspannungsquelle zur Überprüfung kompletter Messketten, Fehlersuche und Abgleich von Messverstärkern. Duch die erweiterte Schnittstellenfunktionen ist auch eine automatisierte Anwendung möglich.
DAkkS /Werkskalibrierscheine sind ebenfalls optional erhältlich. TRANS CAL PC Software ermöglicht Konfiguration, Datenerfassung, Anzeige und Protokollierung.

Produktkerndaten

• Messgenauigkeit: < ±0,001 % F.S.
• Messrate: 0,1 … 1200/s (DC); 0,1 … 2/s (AC)
• Sensortypen: DMS; potentiometrisch; Transmitter; Sensoren/Geräte mit Spannungsausgang +/-10V
• Schnittstellen: USB 2.0
• Sensorspeisung: DMS: DC 2,5 V / 5 V (bei 120 Ω nur 2,5 V); AC 2,5 Veff / 5 Veff (ab 350 Ω); Potentiometer: 5 VDC; Transmitter: 12 VDC ±5 %
• Schutzart: IP40
• Versorgungsspannung: 10 ... 28 VDC extern
• Referenzmessgerät: Ja (DAkkS/Werkskalibrierung optional)
• Sensortest / Gerätetest / DMS-Simulator: Optional
• Datenlogger: Ja (mobil bis zu 30.000 Messwerte)
• Elektronisches Sensordatenblatt (TEDS): Ja
• Anschlusstechnik: 4-/6-Leitertechnik
• Messprogramme: 16 konfigurierbare Programme
• Besondere Merkmale: Präzisions-Referenzmesskette; sehr geringe Nichtlinearität < 0,001 % F.S.; burster TEDS-Unterstützung; hochpräzise 0–10 V DC Spannungsquelle; Wheatstone-Vollbrücken-Simulator

Anwendungen / Einsatzbeispiele
Typische Einsatzgebiete: Vor-Ort-Kalibrierung von Hydraulikpressen, Referenzmessungen in Montagelinien, Prüfung von Roboter-Andruckkräften, Kalibrierung von Prüfmaschinen und hochpräzisen Messgeräten.

Funktionen

• Präzisions-Referenzmesskette
• Wheatstone/DMS-Simulator (bis ±50 mV/V)
• Hochpräzise Spannungsquelle 0–10 V DC
• Datenaufzeichnung und zeitgesteuerte Erfassung über Schwellwertgrenzen
• Einfache Sensorkonfiguration via burster TEDS
• Komparator- und Grenzwertauswertung
• Sensor-/Gerätetest und elektronisches Sensordatenblatt
