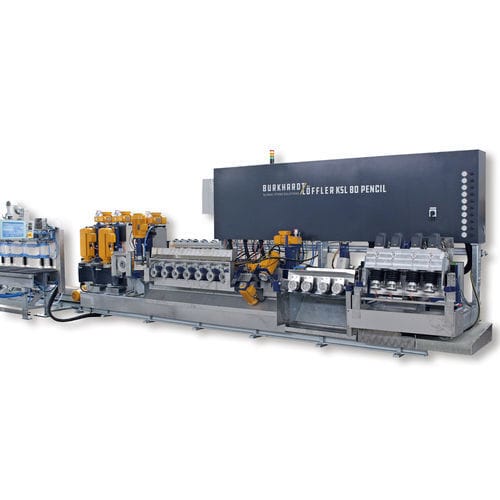

Poliermaschine für flache Werkstücke KSL PENCIL

IndustrieKantenverrundungzum Einfassen

Übersicht
Die KSL PENCIL ist eine Tisch-Kantenschleifmaschine zur Herstellung abgerundeter Kanten (Pencil-/Softkanten) und bietet hohe Prozesssicherheit sowie Anpassungsfähigkeit an unterschiedliche Werkstoffe und Werkstückdicken. Sie ist modular aufgebaut und ermöglicht je nach Ausführung Schleifvorschübe bis zu 2 m/min bei der Bearbeitung von Softkanten.

Hauptmerkmale

• Schwenkbare Fassupporte zur Herstellung abgerundeter Kanten (Pencil/Softkanten).
• Tischbasiertes KSL-Konzept für hohe Prozesssicherheit und Materialanpassung.
• Modulares Design: Anzahl der Schleifsupporte anpassbar; optionale Aggregate für Kalibrierung, Schrägschneiden und Rillensägen verfügbar.
• Standardausführung umfasst mehrere Stirnflächenschleifsupporte sowie programmierbare Supports zum Vorfräsen der Ober- und Unterfase und schwenkbare Fasenaggregate.
• Alternative Supportvarianten, z. B. Planetenschleifköpfe, sind erhältlich.
• Je nach Material sind hohe Vorschubgeschwindigkeiten für Softkanten möglich (bis zu 2 m/min).

Standardausführung und Optionen

• Standardlieferumfang: mehrere Stirnflächenschleifsupporte und programmierbarer Support zum Vorfräsen der Ober-/Unterfase.
• Schwenkbare Ober- und Unterfaseeinheiten mit bis zu 4 Supporten jeweils zur Erzeugung abgerundeter Fasen.
• Oberfassupporte automatisch höhenverstellbar zur Bearbeitung von Materialstärken 12–80 mm.
• Fassupporte können alternativ fest im 45°-Winkel positioniert werden, um präzise Standardfasen zu fertigen.
• Modulare Erweiterungen: Anzahl der Schleifsupporte je nach Kundenwunsch anpassbar; Sonderaggregate für Kalibrierung, Schrägschneiden und Rillensägen verfügbar.

Technische Daten

• Anzahl Stirnflächenschleifsupporte (max.): 10 Stück
• Leistung Stirnflächenschleifsupporte: 4 kW
• Anzahl Fasenschleifsupporte oben (max.): 4 Stück
• Anzahl Fasenschleifsupporte unten (max.): 4 Stück
• Leistung Fasenschleifsupporte: 2 kW
• Leistung Abstärksupport: 3–5 kW
• Schleifstärke: 12–80 mm
