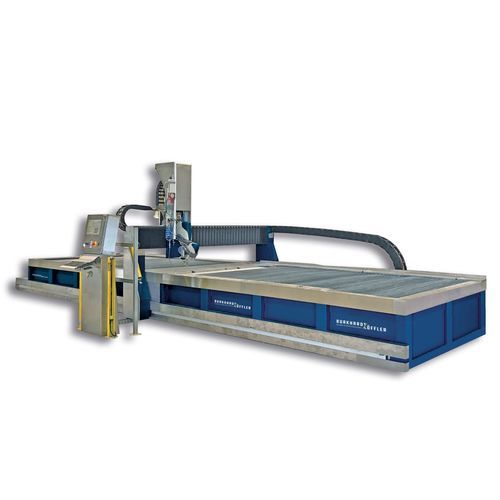

Wasserstrahlschneidmaschine TWIN 2D/3D

3D-Wasserstrahlfür Kunststoffefür Stein

Übersicht
Die POWERJET TWIN 2D/3D ist eine industrielle Wasserstrahlschneidmaschine für die Serienfertigung mit kontinuierlicher Bestückungsmöglichkeit. Das Konzept mit zwei Auffangbecken erlaubt das Beladen während des Bearbeitungsvorgangs und die Bearbeitung langer oder mehrerer Platten.

Materialien und Anwendungen

• Geeignete Materialien: Keramik, Marmor, Granit, Glas, Kunststoffe und Verbundstein.
• Für industrielle Produktionslinien, Chargenfertigung und Integration in automatisierte Anlagen konzipiert.

Präzision und Kalibrierung

• Dreh- und schwenkbarer 3D-Schneidkopf für präzise Gehrungs- und 3D-Schnitte.
• Vollautomatische Sensoren kompensieren Materialdickenunterschiede während des Schneidens.
• Elektronisches Mess- und Kalibriersystem für den Wasserstrahlkopf mit Messgenauigkeit von 0,05 mm pro Maschinenebene.
• Abweichungen können mechanisch gemessen und durch Softwarekompensation ausgeglichen werden; Messungen erfolgen bei Inbetriebnahme und im Rahmen regelmäßiger Wartung zur Sicherstellung gleichbleibender Genauigkeit.

Automatisierung und Produktionsintegration

• Maschinenkonzept erlaubt Bestückung während der Bearbeitung durch zwei Auffangbecken zur Erhöhung der Maschinenverfügbarkeit.
• Optionen: vollautomatischer Tischwechsel, Schlammabsaugung für die Auffangbecken und 5-achsiger interpolierender Schneidkopf für komplexe Geometrien.
• Ausgelegt für die Integration in automatisierte Produktionsprozesse und den Dauerbetrieb.

Technische Spezifikationen

• Arbeitsbereich: 2 × 4000 x 2200 mm
• Hochdruckpumpe: 30–100 kW
• Arbeitsdruck: 4100 bar
• Vorschubgeschwindigkeit (X, Y): 50 m/min
