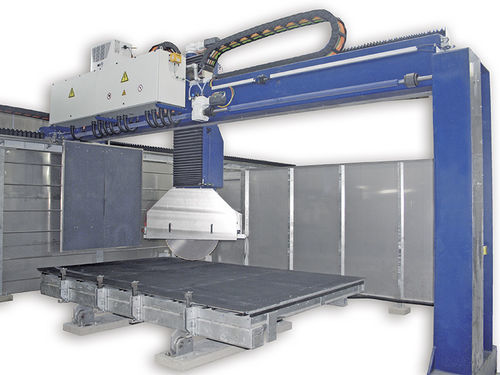

5-Achs-Brückensäge CSA 567/569

für Steinverstellbar

Überblick
Die CSA 567/569 ist eine 5-Achs-Drehkopfsäge für die Steinbearbeitung, ausgelegt für massive Werkstücke und großformatige Schnitte. Sie nimmt Sägeblätter bis 1600 mm auf und verfügt über einen über Getriebe gedrosselten Sägemotor, der die volle Motorleistung (30–55 kW) bei niedrigen Schnittgeschwindigkeiten bereitstellt. Optionale Vakuumhandhabung sowie automatisierte Mehrarbeitsplätze oder Palettensysteme ermöglichen unterbrechungsfreien Mehrschichtbetrieb.

Kerneigenschaften

• 5-Achs-Drehkopf-Konfiguration für präzise Gehrungs- und Profilschnitte bei großen Werkstückstärken.
• Blattdurchmesser bis 1600 mm für großformatige Schnitte.
• Getriebeanbindung reduziert die Drehzahl, sodass die volle Motorleistung bei niedrigen Schnittgeschwindigkeiten verfügbar ist (30–55 kW).
• Optionale Vakuumsaugvorrichtung zur automatisierten Werkstückhandhabung, max. Tragkraft 1500 kg.
• Schwenk-/Drehvorrichtung für genaue Gehrungs- und horizontale Profil­schnitte.

Technische Daten

• Maximale Schnitttiefe: 640 mm
• Max. Sägeblatt-Ø: 1600 mm
• Sägemotor: 30–55 kW
• Fahrweg des Blattwagens (X): bis 4800 mm
• Vertikaler Hub (Z): bis 1200 mm
• Vorschubgeschwindigkeiten: X, Y 20 m/min; Z 6 m/min

Automatisierung und Werkstückhandhabung

• Vorschub des Zuführtisches: 20 m/min
• Optionale automatische Be- und Entladung mit mehreren Arbeitsbereichen oder Palettensystemen für unterbrechungsfreien Mehrschichtbetrieb
• Optionale Vakuumhandhabung mit max. Tragkraft 1500 kg

Anwendungsbereiche

• Großformatige und schwere Steinbearbeitung
• Massive Steinblöcke und -platten
• Präzise Gehrungs- und Profilschnitte für architektonische Steinbauteile
