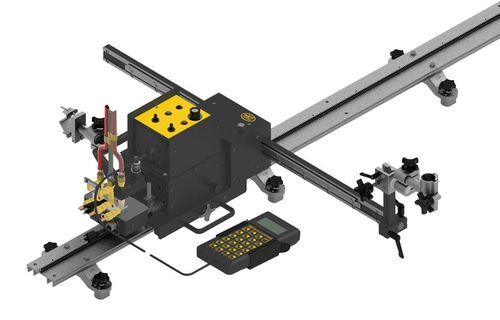

Profil-Antriebseinheit

Übersicht
Das Modular Drive System ist eine konfigurierbare Maschinenplattform für programmierbares Formenschneiden, geradliniges Schneiden/Schweißen, Punkt- bzw. Stichschweißen, programmierbares Stichschweißen, Lichtbogen-Ausfräsen, lineares Weben und Pendelweben. Das System ist um eine Master Drive Unit aufgebaut, die austauschbare Steuerungsmodule aufnimmt, um die Maschine für spezifische Schneid- oder Schweißaufgaben anzupassen.

Vorteile des kundenspezifischen Schneid- und Schweißsystems

• Motor mit hohem Drehmoment und geringer Trägheit
• Dediziertes Sicherheitsbremsensystem
• Motorschutz bei Überlast
• Geschwindigkeitsregelung im geschlossenen Regelkreis
• Positionsregelung im geschlossenen Regelkreis
• Made in USA

Technische Daten der Master Drive Unit
Spezifikation — Details
Geschwindigkeitsbereich — 2–120 in/min (51–3048 mm/min)
Vertikale Tragfähigkeit — 60 lbs (27 kg)
Horizontale Tragfähigkeit — 100 lbs (45 kg)
Antriebssystem — Motor mit hohem Drehmoment und geringer Trägheit
Geschwindigkeitsregelung — Geschlossener Regelkreis für präzise, wiederholbare Bewegungen
Positionsregelung — Geschlossener Regelkreis zur Vermeidung von Drift und zur Erhaltung der Genauigkeit
Bremsensystem — Dedizierte Sicherheitsbremse mit erhöhter Bremsleistung
Überlastschutz — Automatische Abschaltung mit Bremseneingriff bei übermäßiger Last
Leistungs- und Steuerkomponenten — Integrierter Motor, Netzteil und Geschwindigkeitsregelungsplatine
Positioniersystem — Manuelle Kupplung für schnelles Umpositionieren des Wagens entlang der Schiene

Standardmerkmale

• Motor mit hohem Drehmoment und geringer Trägheit sorgt für sanfte Anlaufvorgänge und präzise Stopps
• Geschwindigkeitsregelung im geschlossenen Regelkreis hält konstante Fahrgeschwindigkeiten für wiederholbare Ergebnisse
• Positionsregelung im geschlossenen Regelkreis verhindert unerwünschte Drift
• Dedizierte Sicherheitsbremse bietet überlegene Brems- und Haltekräfte
• Motorschutz bei Überlast stoppt automatisch den Betrieb und aktiviert die Bremse bei übermäßiger Last
• Integriertes Kupplungssystem ermöglicht schnelle manuelle Positionierung des Wagens
• Integrierte Steuerarchitektur unterstützt präzise Parameteranpassungen für industrielle Anwendungen

Beschreibung der Master Drive Unit
Die Master Drive Unit beherbergt Motor, Geschwindigkeitssteuerplatine, Netzteil und Kupplung für schnelles manuelles Positionieren des Wagens. Sie arbeitet mit 2–120 in/min (51–3048 mm/min) und hat eine vertikale Tragfähigkeit von 60 lbs (27 kg) sowie eine horizontale Tragfähigkeit von 100 lbs (45 kg). Die Einheit verfügt über geschlossene Regelkreise für Geschwindigkeit und Position, eine dedizierte Sicherheitsbremse mit erhöhter Brems- und Haltekraft sowie einen Motorschutz, der den Motor abschaltet und die Bremse bei übermäßiger Last aktiviert.

Zubehör

• Fernbedienungskabel — MDS-1060-10 (10 ft / 3 m), MDS-1060-25 (25 ft / 7.6 m)
• Schweißkontaktkabel — MDS-1085 (10′ / 3.05 m), MDS-1085-25 (25′ / 7.62 m), MDS-1085-50 (50′ / 15.24 m)
• Automatisches Höhenregelsystem — CAS-2050 (für WPD-1100 Linear Weaver), CAS-2060 (für WPD-2100 Pendulum Weaver)
• Verlängerte Montageplatte — MDS-1045
• Schnellaktionsverteiler — MDS-3025 (2-Schlauch), MDS-9898 (3-Schlauch)
• Schlauchbaugruppen — CIR-1010-3 (2-Schlauch), MUG-1119-32 (3-Schlauch)
• Universal-Limit-Kit — MDS-1055 (für starre Schienenanwendungen), FMD-1045 (für Hi-Flex Schienenanwendungen)
• Griff mit Kabelanker — MPD-1035

Racking-Gruppen

• Bearbeitete Zahnstangen-Schneidgruppe — MDS-1050
• Bearbeitete Zahnstangen-Schweißgruppe — MDS-1040

Steuermodule

• Programmierbares Formmodul (MDS-1165) — Bietet 2-Achsen, encoder-gesteuerte, positionsunabhängige Sonderformbewegungen; Formen und Muster werden segmentweise aufgebaut. 2-Achsen-Bewegung wird von der Master Drive und dem Linear Weaver mit 40" Querarm bereitgestellt.
• Gerade Modul (MDS-1002) — Richtungs- und Geschwindigkeitssteuerung für kontinuierliche Schneid- oder Schweißanwendungen.
• Stitch-Modul (MDS-1003) — Richtungs- und Geschwindigkeitssteuerung für kontinuierliche Fahrt oder Stitch-Modus mit Einstellungen für Fahrzeit, Schnellzeit und Zeiten für Badaufbau/Einfüllung.
• Programmierbares Stitch-Modul (MDS-1004) — Bietet programmierbare Stichsteuerungen für Schweißen oder Schneiden; Stichprogrammierung nach Distanz, automatischer Stopp/Rückkehr, unabhängige Timer für Badaufbau, Parameter werden auf einem grafischen Bildschirm eingestellt/angezeigt für wiederholbare Ergebnisse.
• Arc Gouger Straight Module (AGS-1002) — Richtungs- und Geschwindigkeitssteuerung für Lichtbogen-Ausfräsungssysteme; Schnittstellen für automatische Fahrt, wenn der Lichtbogen hergestellt ist.

Weaver-Steuermodule und Weaver-Einheiten

• Weaver-Steuermodul (MDS-1005 / MDS-1005-DIAL) — Betreibt Pendulum- oder Linear-Weaver und die Master Drive Unit. Funktionen: digitale Anzeige und Steuerung der Längsreisgeschwindigkeit; Vor/Stop/Zurück-Schalter; Amplitudenknopf für Webbreite von 1/8"–2" (3–50 mm); Webgeschwindigkeit bis zu 100 in/min (254 cm/min); Links/Rechts-Haltefunktionen; Lenkung bis zu 2" (50 mm); Schweißkontakt und Strom Ein/Aus. Das MDS-1005-DIAL beinhaltet verriegelbare numerische Anzeigedrehschalter für Oszillatorfunktionen.
• Linear Weaver (WPD-1100) — Bietet lineare Webbewegung für Schweißnähte von 1/8"–2" (3–50 mm) Breite. Wird an der Vorderseite des Wagens befestigt; beinhaltet Motorschutz bei Überlast.
• Pendulum Weaver (WPD-2100) — Bietet pendelnde Webbewegung nützlich für Kehlnähte in Eckverbindungen; wird an der Vorderseite des Wagens befestigt und verwendet ein robustes Planetengetriebe für kraftvolle Abgabe an die Schweißpistole und Zubehör.

Funktionen

• Motor mit hohem Drehmoment und geringer Trägheit für präzise Anfahr- und Bremsvorgänge
• Hochgeschwindigkeits Linear/Pendulum Weaver mit unabhängiger Links/Rechts-Haltefunktion
• Hohe Motoruntersetzung verhindert Bewegung des Querarms bei abgeschalteter Stromversorgung
• Geschlossener Regelkreis für Geschwindigkeit und Position für einstellbare und wiederholbare Schweißparameter
• Schnellkupplung für schnelle Montage oder Austausch des Weaver-Querarms
• Pistolenträgergruppe mit verstellbarem Racking für präzise Positionierung der Pistole
• Schütz Ein/Aus-Schalter

Technische Spezifikationen

• Geschwindigkeitsbereich: 2–120 in/min (51–3048 mm/min)
• Vertikale Tragfähigkeit: 60 lbs (27 kg)
• Horizontale Tragfähigkeit: 100 lbs (45 kg)
• Antriebssystem: Motor mit hohem Drehmoment und geringer Trägheit
• Geschwindigkeitsregelung: Geschlossener Regelkreis für präzise, wiederholbare Bewegungen
• Positionsregelung: Geschlossener Regelkreis zur Vermeidung von Drift und zur Erhaltung der Genauigkeit
• Bremsensystem: Dedizierte Sicherheitsbremse mit erhöhter Bremsleistung
• Überlastschutz: Automatische Abschaltung mit Bremseneingriff bei übermäßiger Last
• Leistungs- und Steuerkomponenten: Integrierter Motor, Netzteil und Geschwindigkeitsregelungsplatine
• Positioniersystem: Manuelle Kupplung für schnelles Umpositionieren des Wagens entlang der Schiene
