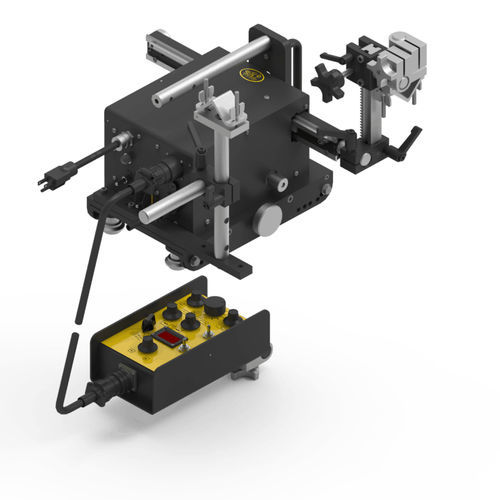

Motorisierter Schweißwagen Bug-O-Matic

kontinuierlichmit Fernbedienungtransportierbar

Produktübersicht
Der Universal Bug-O-Matic ist eine schienengebundene Schweißmaschine, die Antriebseinheit und präzisen Schweißoszillator in einem kompakten Gehäuse vereint. Entwickelt für den Einmann-Bedarf, arbeitet sie in allen Schweißpositionen, einschließlich vertikal und über Kopf. Austauschbare Laufwerke ermöglichen Betrieb auf starren, semi-flexiblen, Hi-Flex- oder kompletten Ring-Schienen; der Öffnungsmechanismus des Laufwerks erlaubt Montage oder Abnahme an jeder Stelle der Schiene.

Schweiß- und Bewegungssteuerung
Das Gerät bietet einstellbare Fahrgeschwindigkeit, Amplitude, Oszillationsgeschwindigkeit, Dwell links und rechts. Während des Schweißens kann die Fackel über einen separaten Steuerknopf geführt werden. Rückkopplung im geschlossenen Regelkreis und dynamische Bremsung gewährleisten präzise Starts/Stops und konstante Fahrgeschwindigkeit unter Last.

Automatische Höhenverstellung (AHC)
Die optionale Auto Height Control nutzt Strommessung, um den Abstand zwischen Fackel und Werkstück durch motorische Höhenverstellung konstant zu halten. AHC bietet 51 mm vertikalen Hub, Zeitverzögerung nach Lichtbogenansprache und automatische Abschaltung bei Unterschreiten eines Stromschwellwerts. Ein manueller Jog-Override ist möglich; AHC nimmt den Betrieb nach Loslassen wieder auf.

Handpendant / Fernbedienung
Ein Fernbedienungs-Pendant ermöglicht Betrieb bis zu 3 m Entfernung und kann zur Lagerung an der Maschinenhandgriff geklemmt werden. Ein Schalter zur Umkehrung der Steuerorientierung ist serienmäßig, um Pendant-Bedienelemente bei Betrieb mehrerer Maschinen auf einem Ring an die Maschinenorientierung anzupassen.

Erprobte Feldleistung
In Kombination mit mechanisiertem FCAW und präziser Oszillation reduziert das System die Anzahl der Durchgänge und die Gesamtzeit gegenüber manuellen Verfahren. Feldtests zeigen eine Zeitersparnis von 57%–75% bei gleichbleibendem Nahtprofil und Schweißqualität.

Wesentliche Vorteile

• Zeiteinsparung: Reduziert die Gesamtausführungszeit um 57%–75% durch Mechanisierung und geringere Unterbrechungen.
• Weniger Durchgänge: Verringert Füll- und Deckdurchgänge um 40%–55% bei gleichbleibender Nahtkonsistenz.
• Materialeffizienz: Verbessert Drahtnutzung und reduziert Verbrauchsmittelabfall gegenüber umhüllten Elektroden.

Schienentypen

• Aluminium Rigid Rail: Für gerade Anwendungen. ARR-1080 (2,37 m / 93-1/2"), ARR-1085 (1,18 m / 46-1/2"). Extra Heavy Duty Varianten: ARR-1250 (2,37 m) und ARR-1200 (1,18 m).
• Bent Rigid Rail: Hochlegierte gebogene Abschnitte für Umfangsanwendungen; erhältlich als komplette Ringe (BRR-1210-__) oder einzelne Sektionen (BRR-1180).
• Semi-Flex Rail: Biegbar auf mind. 5 m Radius ohne bleibende Verformung (AFR-3000).
• Hi-Flex Rail: Flexibel bis zu 760 mm (30") Innen- oder Außenradius. FMD-2155 (8 Permanentmagneten) und FMD-2170 (8 Seltene-Erden On/Off-Magnete).

Laufwerk-Optionen

• Abnehmbares 12" Laufwerk (MPD-1065): Tragfähigkeit 45 kg; Seitenknopf zum Ein-/Auskuppeln der Räder für Positionierung überall auf der Schiene. Verwendung mit Aluminum Rigid oder Semi-Flex Rails.
• 18" Laufwerk (MPD-1055): Erweiterte Plattform für Zubehör oder Drahtvorschub; Tragfähigkeit 67,5 kg. Verwendung mit Aluminum Rigid Rail.
• Tube Carriage (BUG-5960): Geteiltes Gehäuse für schnelle Platzierung; sechs Radpositionen für Umfangsarbeiten über großes Durchmesserbereich; Tragfähigkeit 45 kg. Verwendung mit Rigid, Semi-Flex oder Bent Rigid Rails.
• Hi-Flex Laufwerk (FMD-1100): Positionierbar entlang Hi-Flex Schiene mit Schnellverschluss-Knopf zur Umplatzierung. Verwendung mit Hi-Flex Rails.

Zubehör und Nachrüstoptionen
AHC-Nachrüstsätze sind verfügbar (z. B. BUG-6553) um Auto Height Control zu BUG-5700 bis BUG-5704 hinzuzufügen. AHC-Steuerungen sind eigenständig und unabhängig von der Antriebseinheit, mit Auto/Manual-Wahl und manueller Übersteuerung.

Technische Merkmale / Spezifikationen

• Product name: Universal Bug-O-Matic
• Manufacturer / Brand: Bug-O Systems
• Applicable models / part numbers: BUG-5700, BUG-5702, BUG-5704 (Universal Bug-O-Matic); BUG-6550, BUG-6552, BUG-6554 (with Auto Height Control)
• AHC retrofit: BUG-6553 (CAS HALL Effect for BUG-5700 to BUG-5704)
• AHC vertical travel: 51 mm (2") motorized slide
• Pendant remote reach: up to 3 m (10 ft)
• Carriage capacities: MPD-1065 = 45 kg; MPD-1055 = 67.5 kg
• Supported rail types: Aluminum Rigid, Extra Heavy Duty Rigid, Bent Rigid, Semi-Flex (min radius 5 m), Hi-Flex (min radius 760 mm)
• Hi-Flex variants: FMD-2155 (8 permanent magnets), FMD-2170 (8 Rare Earth On/Off magnets)
• Controls: travel speed, amplitude, oscillation speed, dwell left/right, torch steering knob, Control Orientation Reversing switch, closed-loop feedback, dynamic braking
• Typical application: mechanized FCAW pipe welding (vertical, overhead, circumferential)
• Proven improvement: up to 57%–75% reduction in execution time vs manual; 40%–55% reduction in fill and cap passes
